Técnica de epifisiodese e prótese parcial rotatória

Bd9b0b4fe7c7d2f2c932c8d279ddb529 3
Author drpprb@gmail.com Categories Fêmur, Metáfise, Técnicas 0 comentários

Técnica de Epifisiodese e Prótese parcial rotatória. Paciente com 11 anos de idade, apresentando dor no joelho e aumento de volume no terço inferior do fêmur direito. as radiografias de fevereiro de 2014 evidenciaram lesão produtora de tecido ósseo na metáfise, figuras 1 e 2. A cintilografia constatou tratar-se de lesão única com intensa captação na região metafisária distal do fêmur, figuras 3 e 4.

15. Técnica de Epifisiodese e Prótese parcial rotatória, com preservação da fise de crescimento da tíbia, em osteossarcoma do fêmur.

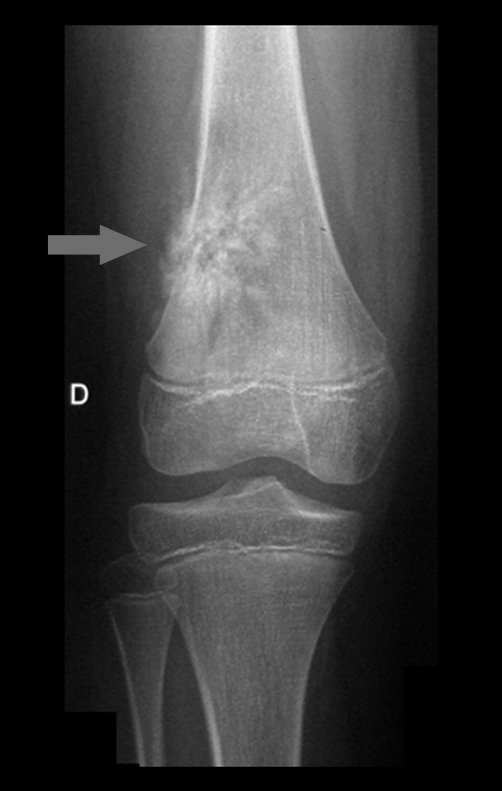

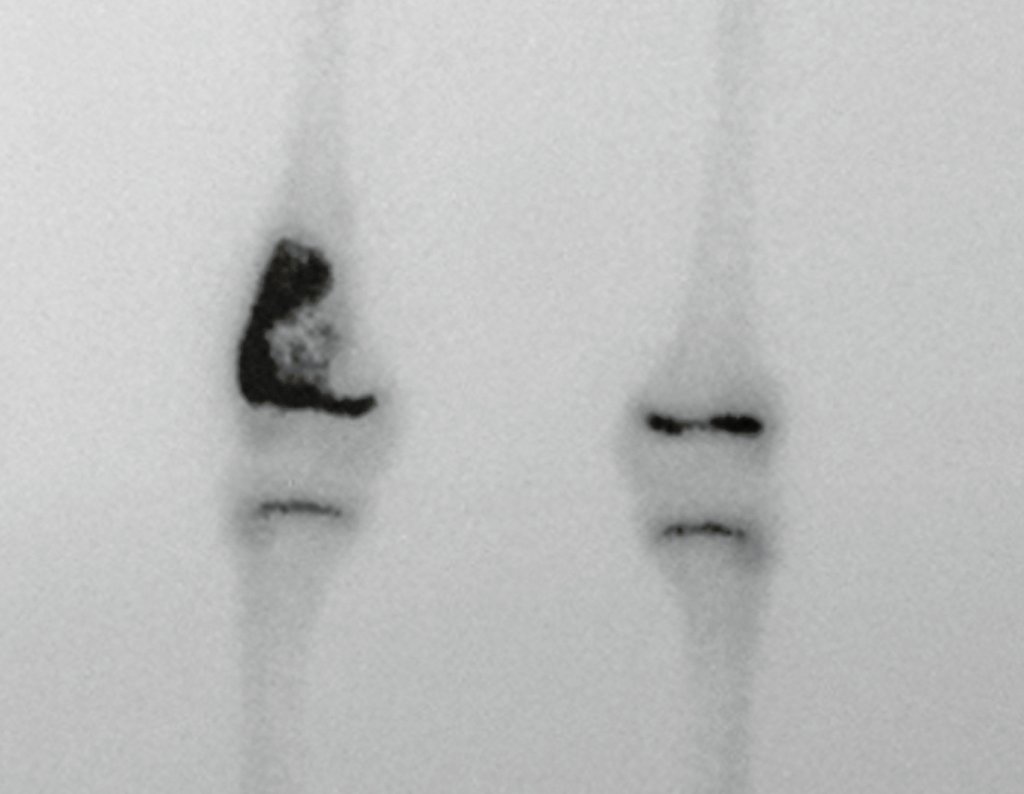

Figura 1: Radiografia do 1/3 distal do fêmur direito, com lesão de condensação óssea de limites imprecisos e triângulo de Codman com reação periosteal em raios de sol.
Figura 1: Radiografia do 1/3 distal do fêmur direito, com lesão de condensação óssea de limites imprecisos e triângulo de Codman com reação periosteal em raios de sol.

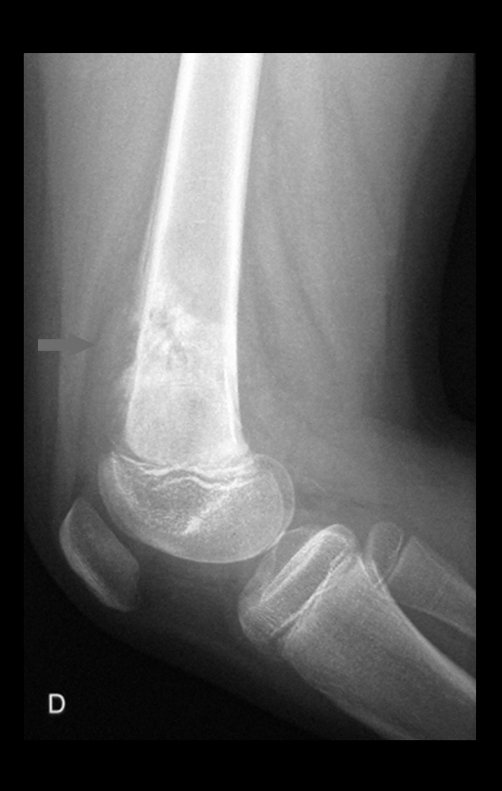

Figura 2: Na radiografia em perfil, observa-se a área de condensação irregular, e a expansão tumoral extracortical na face anterior. Triangulo de Codman e reação periosteal lamelar fina.
Figura 2: Na radiografia em perfil, observa-se a área de condensação irregular, e a expansão tumoral extracortical na face anterior. Triangulo de Codman e reação periosteal lamelar fina.

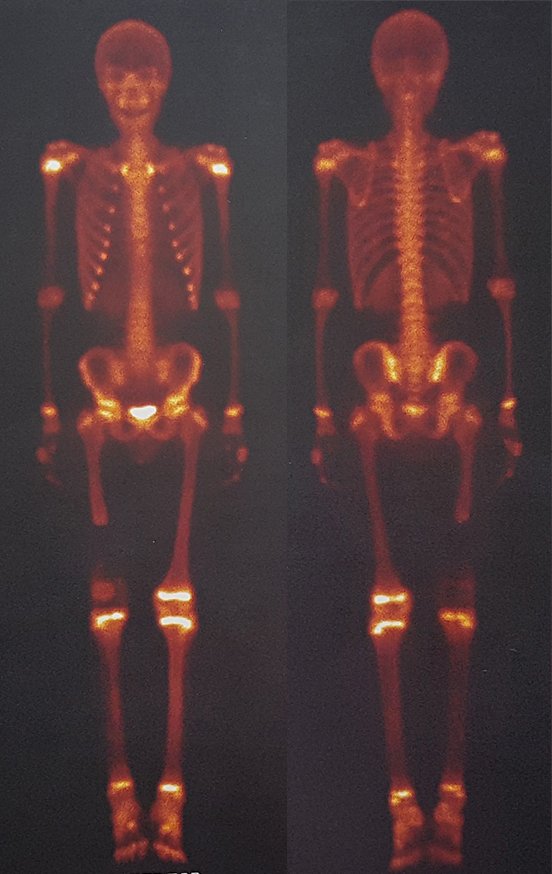

Figura 3: Cintilografia óssea, fase tardia, vista anterior e posterior, com intensa captação na região metafisária distal do fêmur direito.
Figura 3: Cintilografia óssea, fase tardia, vista anterior e posterior, com intensa captação na região metafisária distal do fêmur direito.

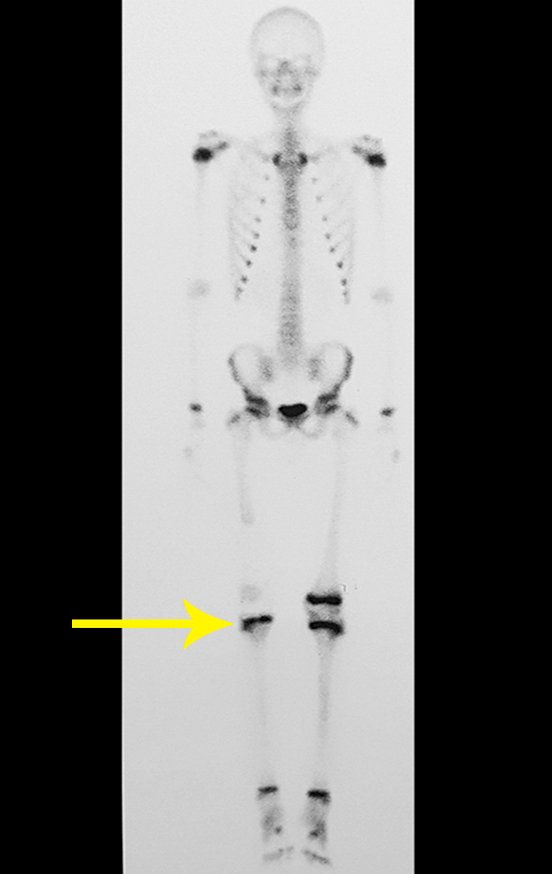

Figura 4 : Cintilografia ampliada evidenciando hipercaptação no fêmur direito.
Figura 4 : Cintilografia ampliada evidenciando hipercaptação no fêmur direito.

Para ampliar o estudo da lesão, foi realizado exame de Pet-Ct, figuras 5 a 8.

Figura 5: Pet-Ct realizado em fevereiro de 2014 com captação na região metafisária distal do fêmur direito, junto à placa de crescimento.
Figura 5: Pet-Ct realizado em fevereiro de 2014 com captação na região metafisária distal do fêmur direito, junto à placa de crescimento.
Figura 6: Hipercaptação na metáfise distal do fêmur direito.
Figura 6: Hipercaptação na metáfise distal do fêmur direito.
Figura 7: Alta concentração de contraste no fêmur direito.
Figura 7: Alta concentração de contraste no fêmur direito.

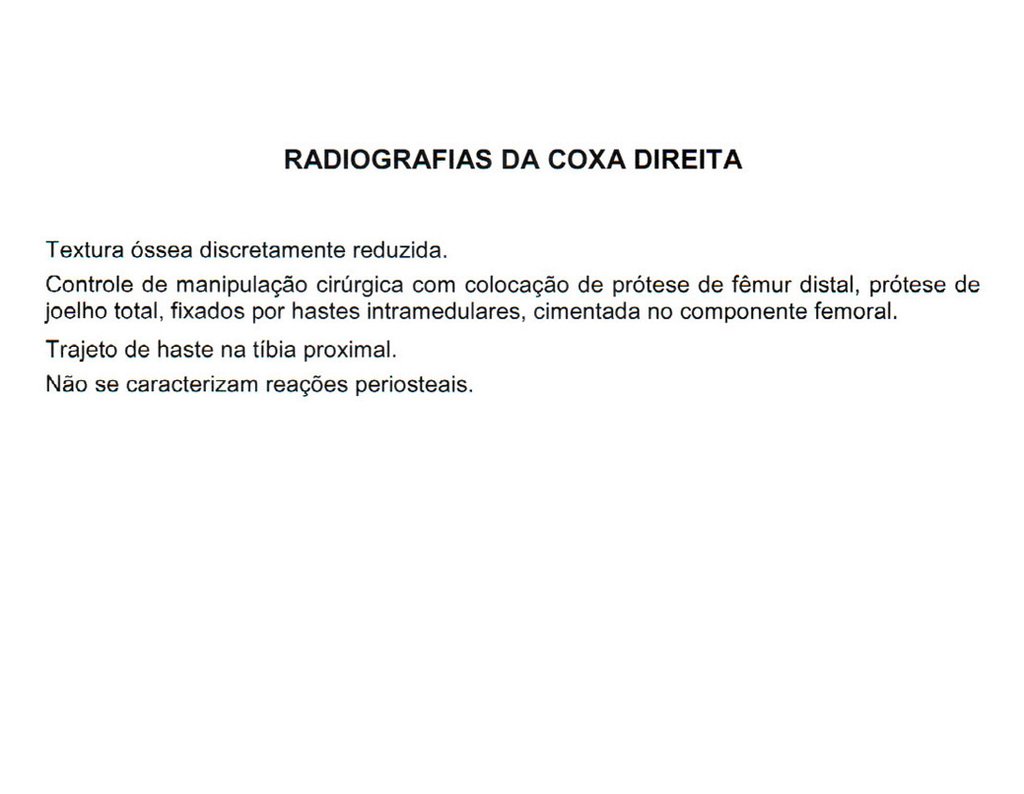

Figura 8: Laudo do Spect-Ct de 26/02/2014.
Figura 8: Laudo do Spect-Ct de 26/02/2014.

Continuando o estadiamento foi realizada a ressonância magnética, figuras 9 a 18.

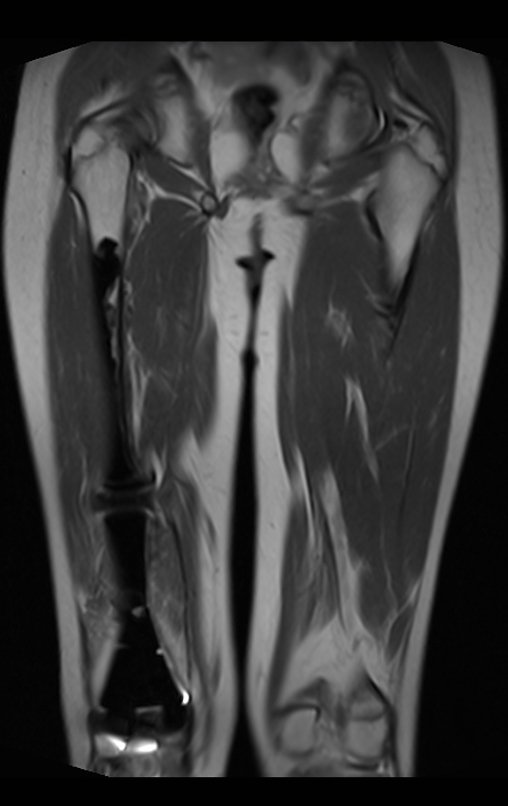

Figura 9: RM coronal T1, com lesão de alto e baixo sinal, com limites imprecisos.
Figura 9: RM coronal T1, com lesão de alto e baixo sinal, com limites imprecisos.
Figura 10: RM sagital T1 com lesão de baixo sinal, ocupando a metáfise femoral e lesão extracortical anterior e posterior no fêmur.
Figura 10: RM sagital T1 com lesão de baixo sinal, ocupando a metáfise femoral e lesão extracortical anterior e posterior no fêmur.

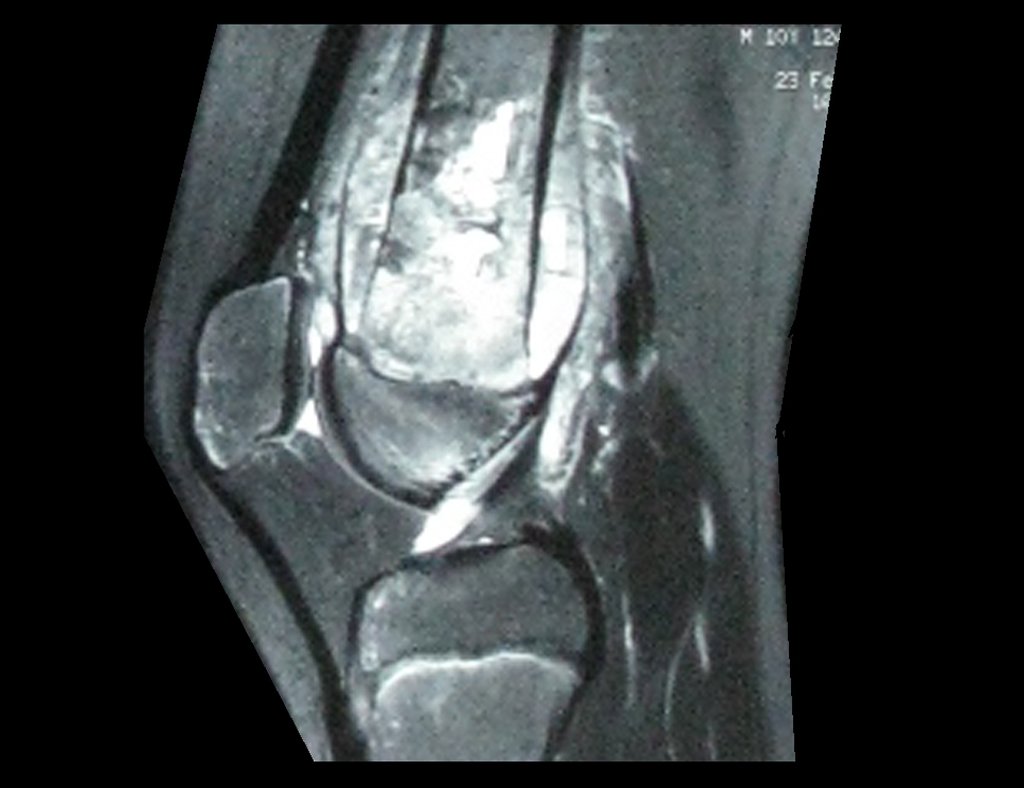

Figura 11: RM sagital T1 com supressão de gordura, lesão de alto e baixo sinal, heterogênea e grande lesão extracortical anterior e posterior no fêmur.
Figura 11: RM sagital T1 com supressão de gordura, lesão de alto e baixo sinal, heterogênea e grande lesão extracortical anterior e posterior no fêmur.

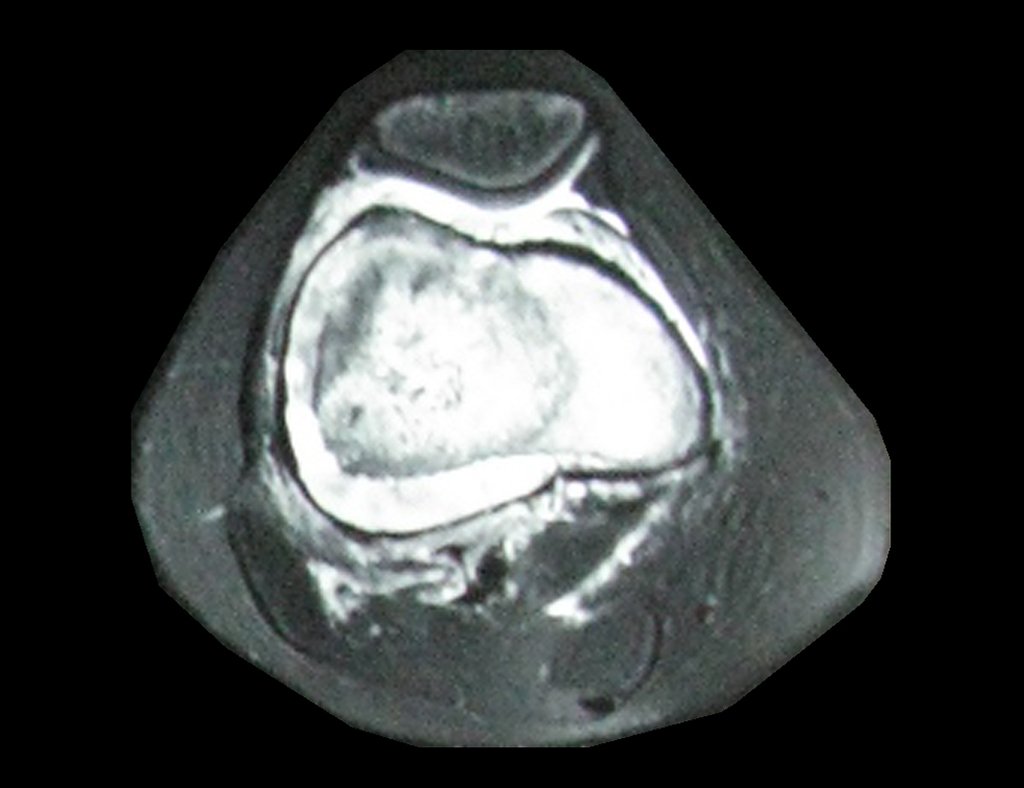

Figura 12: RM sagital T1, supressão de gordura, com intensa captação de contraste.
Figura 12: RM sagital T1, supressão de gordura, com intensa captação de contraste.

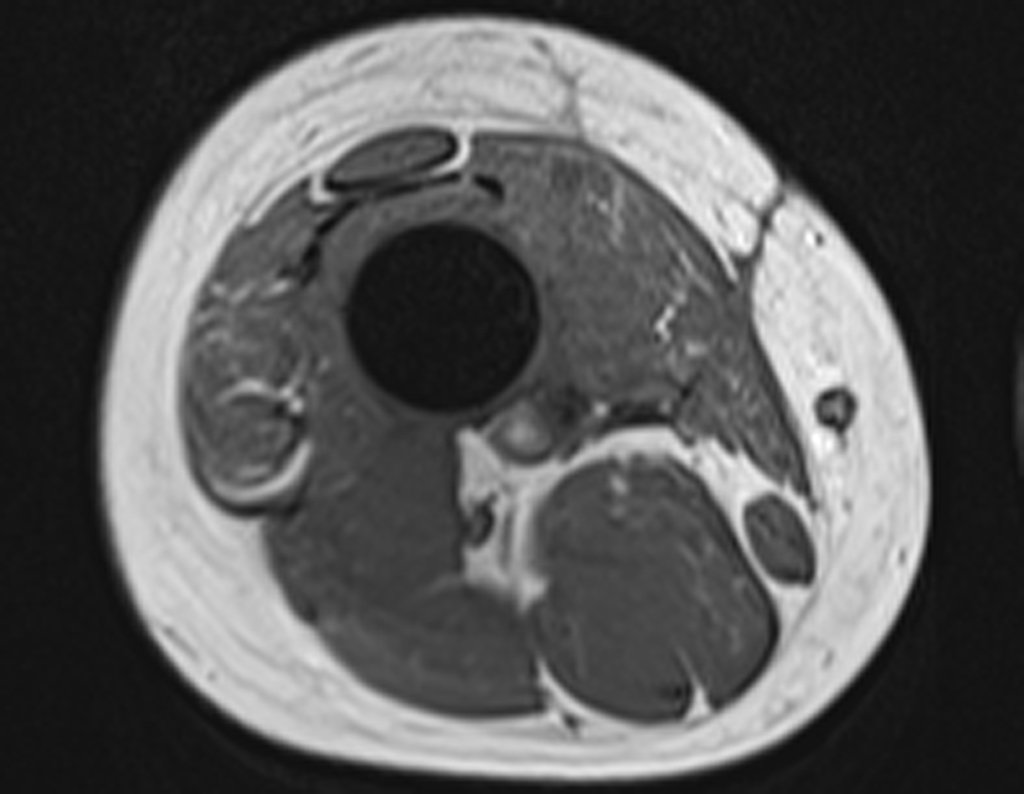

Figura 13: RM axial fat T1, lesão metafisária e tumor extracortical.
Figura 13: RM axial fat T1, lesão metafisária e tumor extracortical.
Figura 14: RM axial fat T1, corte mais proximal, lesão metafisária e grande tumor extracortical, delimitado externamente pelo periósteo que foi descolado da cortical.
Figura 14: RM axial fat T1, corte mais proximal, lesão metafisária e grande tumor extracortical, delimitado externamente pelo periósteo que foi descolado da cortical.
Figura 15: RM axial fat T1, com intensa captação de gadolínio.
Figura 15: RM axial fat T1, com intensa captação de gadolínio.

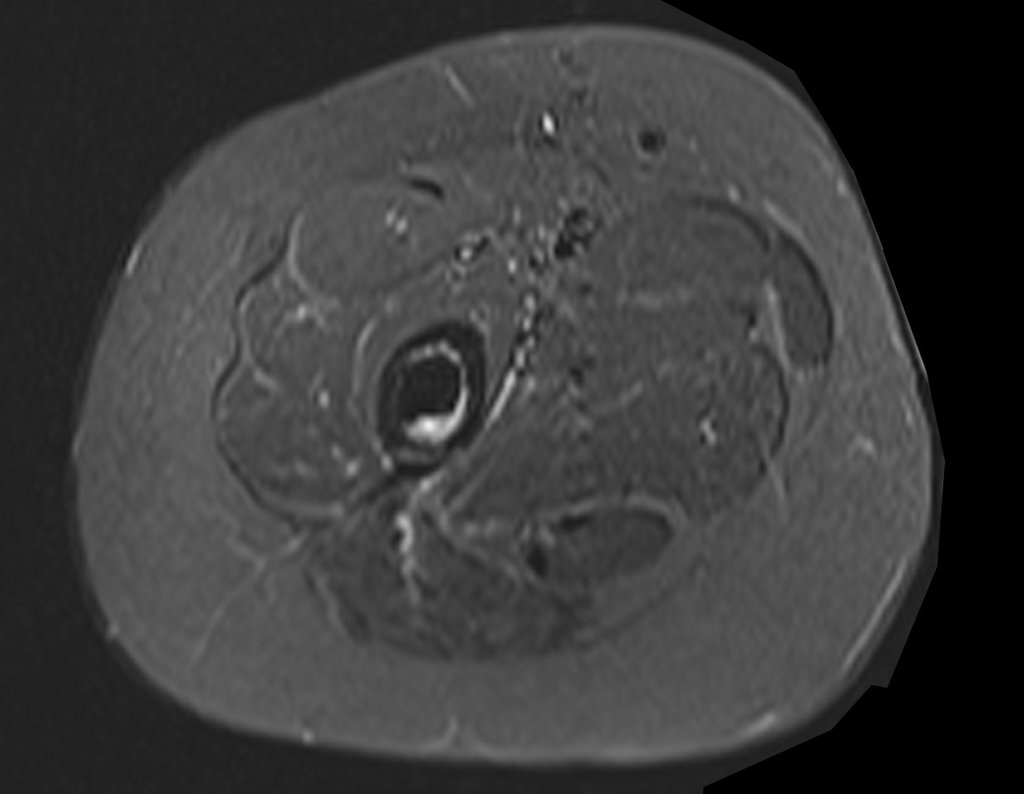

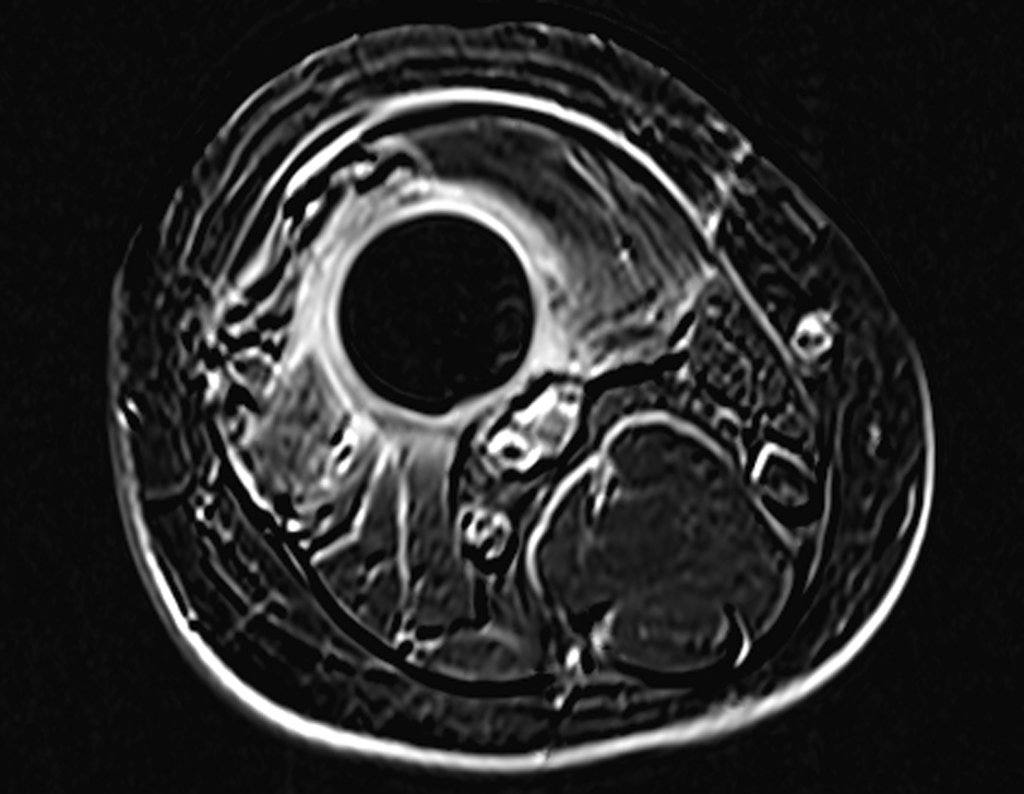

Figura 16: RM axial fat T1, com intensa captação de gadolínio, corte mais proximal.
Figura 16: RM axial fat T1, com intensa captação de gadolínio, corte mais proximal.
Figura 17: RM axial fat T1, com intensa captação de gadolínio. A seta aponta o periósteo deslocado e crescimento de tumor entre o periósteo e a cortical.
Figura 17: RM axial fat T1, com intensa captação de gadolínio. A seta aponta o periósteo deslocado e crescimento de tumor entre o periósteo e a cortical.
Figura 18: Laudo da ressonância de 23/02/2014.
Figura 18: Laudo da ressonância de 23/02/2014.

Foi realizada biópsia por punção, por via lateral, por outro profissional.

Figura 19: Face interna do terço distal da coxa direita.
Figura 19: Face interna do terço distal da coxa direita.
Figura 20: Face externa do joelho direito, com a cicatriz da biópsia.
Figura 20: Face externa do joelho direito, com a cicatriz da biópsia.

Observe que o local da biópsia, figura 20, é bem anterior, passando pelo meio da fáscia lata, dificultando a futura cobertura da cirurgia, pois o segmento inferior da fáscia ficaria seccionado tanto na área da biópsia, acima, quanto na borda abaixo.

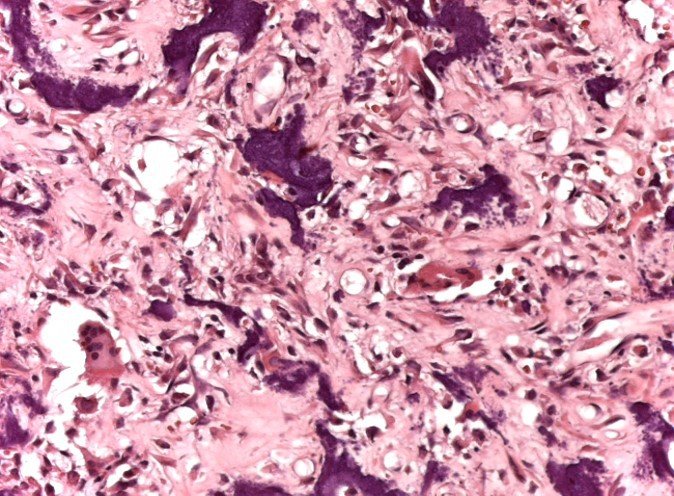

Figura 21: Histologia, osteossarcoma osteoblástico.
Figura 21: Histologia, osteossarcoma osteoblástico.
Figura 22: Histologia, osteossarcoma osteoblástico.
Figura 22: Histologia, osteossarcoma osteoblástico.

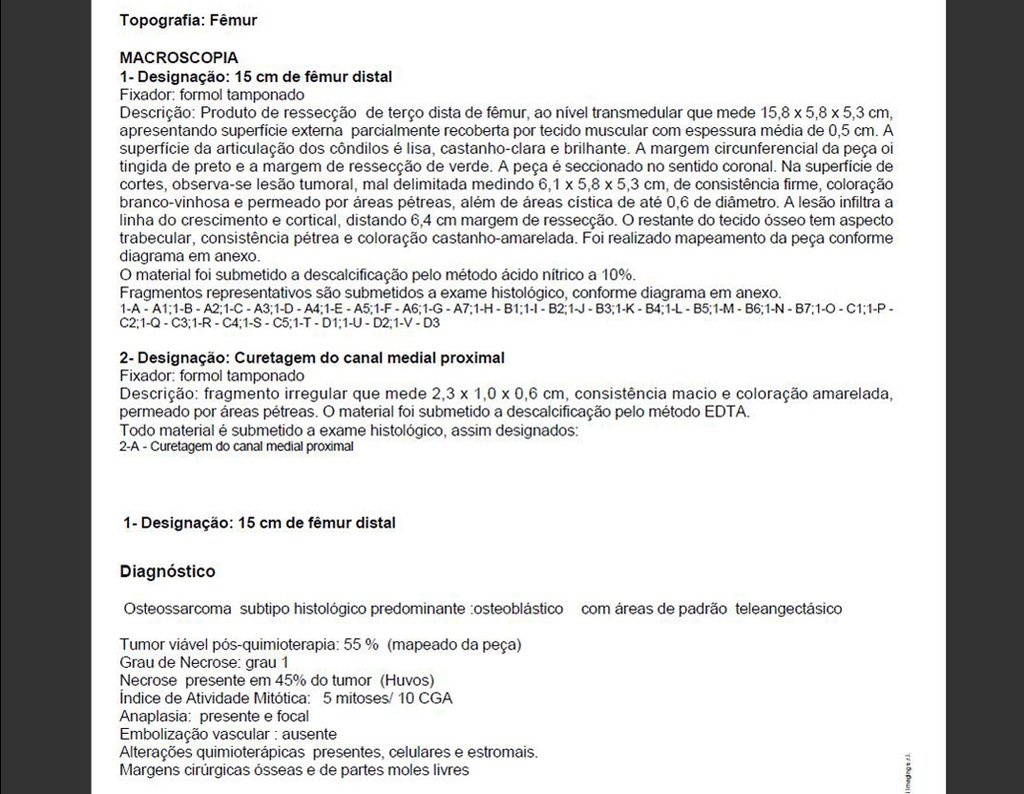

Figura 23: Laudo da biópsia.
Figura 23: Laudo da biópsia.

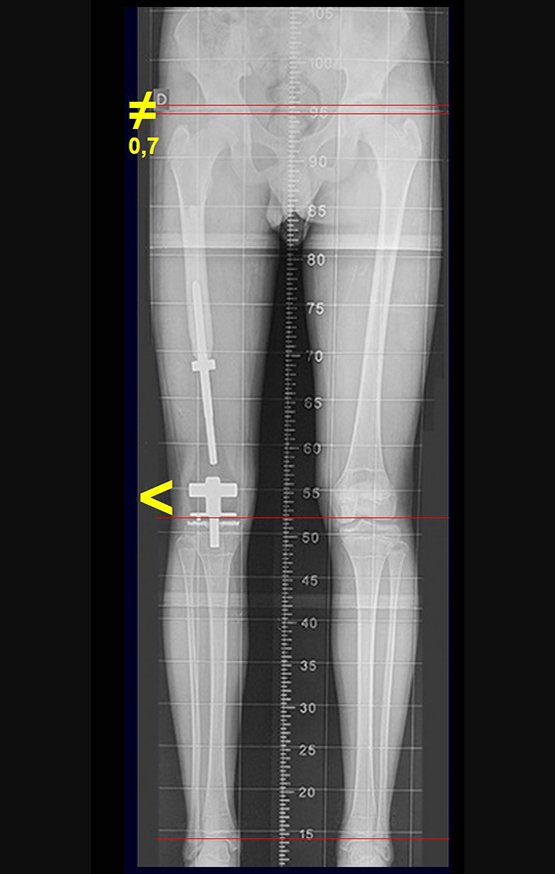

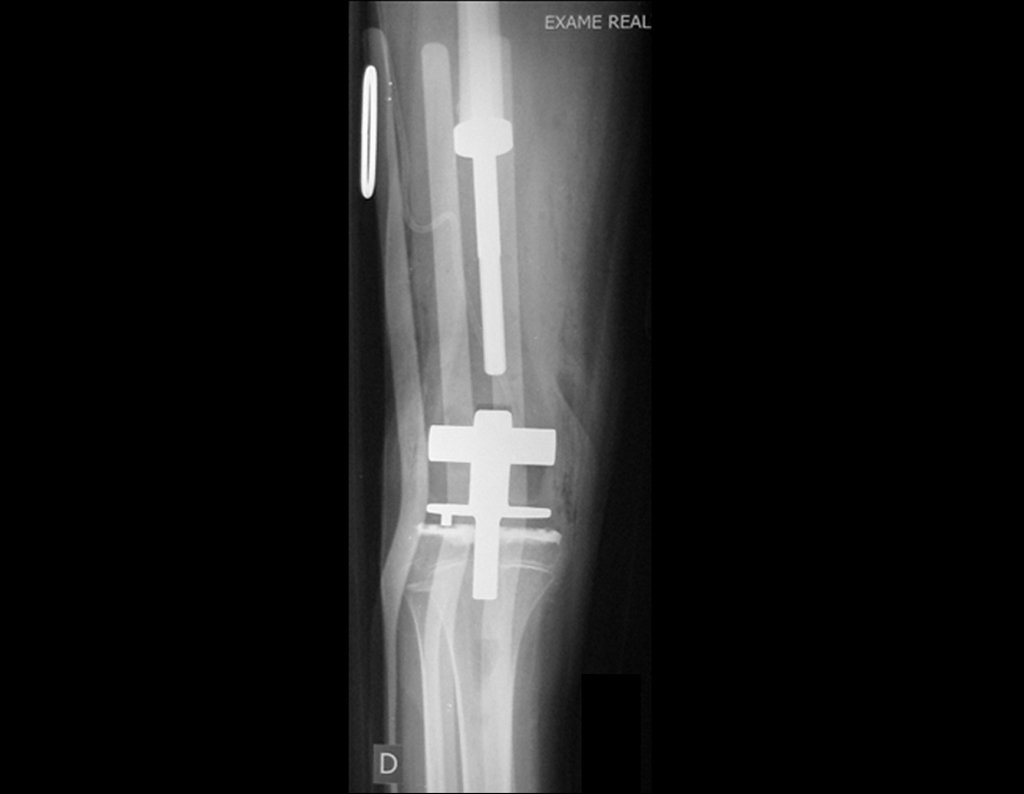

Figura 24: Radiografia coronal, com régua para o desenho da endoprótese e planejamento da cirurgia.
Figura 24: Radiografia coronal, com régua para o desenho da endoprótese e planejamento da cirurgia.
Figura 25: Radiografia sagital, com régua para o desenho da endoprótese e planejamento da cirurgia.
Figura 25: Radiografia sagital, com régua para o desenho da endoprótese e planejamento da cirurgia.

Antes da última etapa da quimioterapia neo-adjuvante, realizamos radiografias com régua do segmento a ser ressecado, para o planejamento da cirurgia e a confecção de prótese especial, quando necessária, figuras 23 e 24. Nas crianças em crescimento, este procedimento geralmente é necessário devido às diferentes larguras do canal medular, variados tamanhos dos côndilos femorais, além de dispositivos especiais que permitem preservar o potencial de crescimento da placa epifisial.
Nesta etapa realizamos também uma nova ressonância magnética para o estudo por imagem da evolução da lesão, figuras 26 a 41. É raro, mas o tumor pode ter aumentado durante a quimioterapia e precisará ser ressecado com margem oncológica. Entretanto, o segmento a ser removido com margem, nunca poderá ser menor do que o tamanho planejado com a ressonância inicial, dimensionado na incidência em T1.

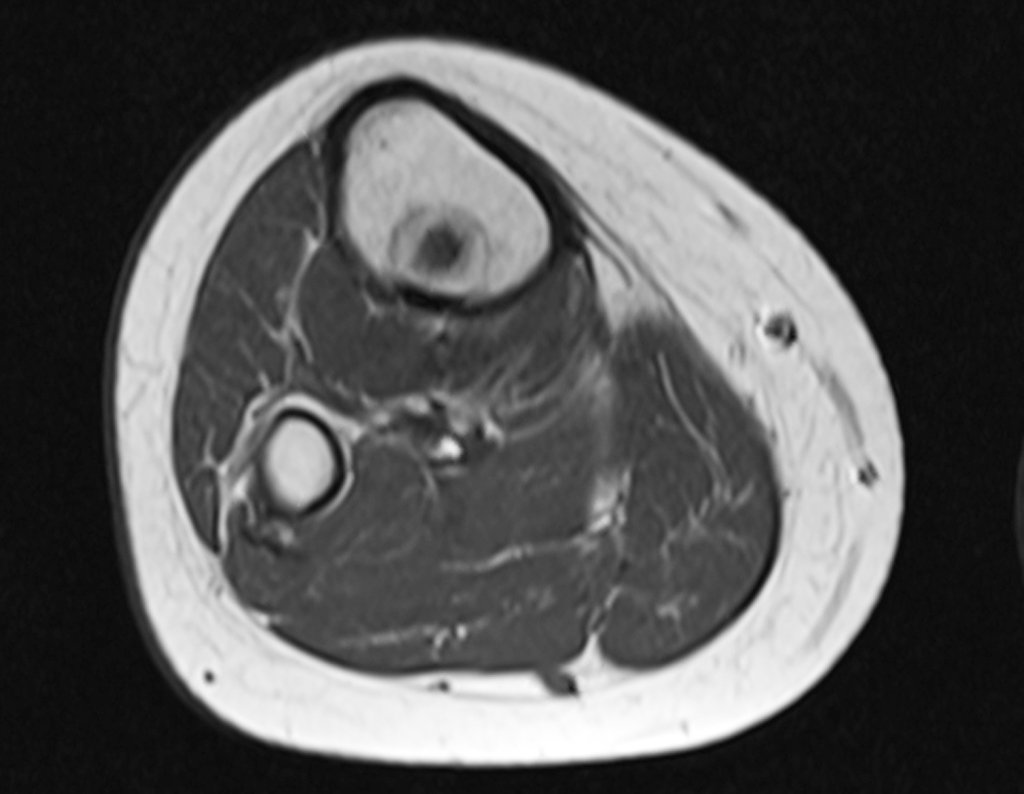

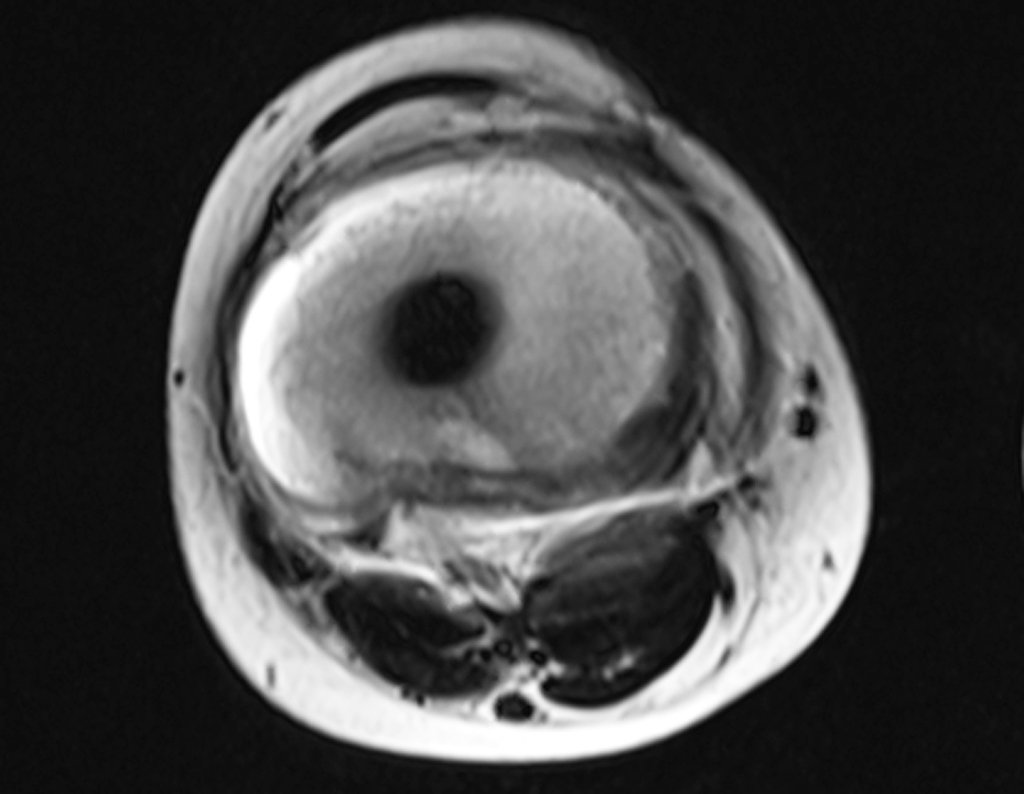

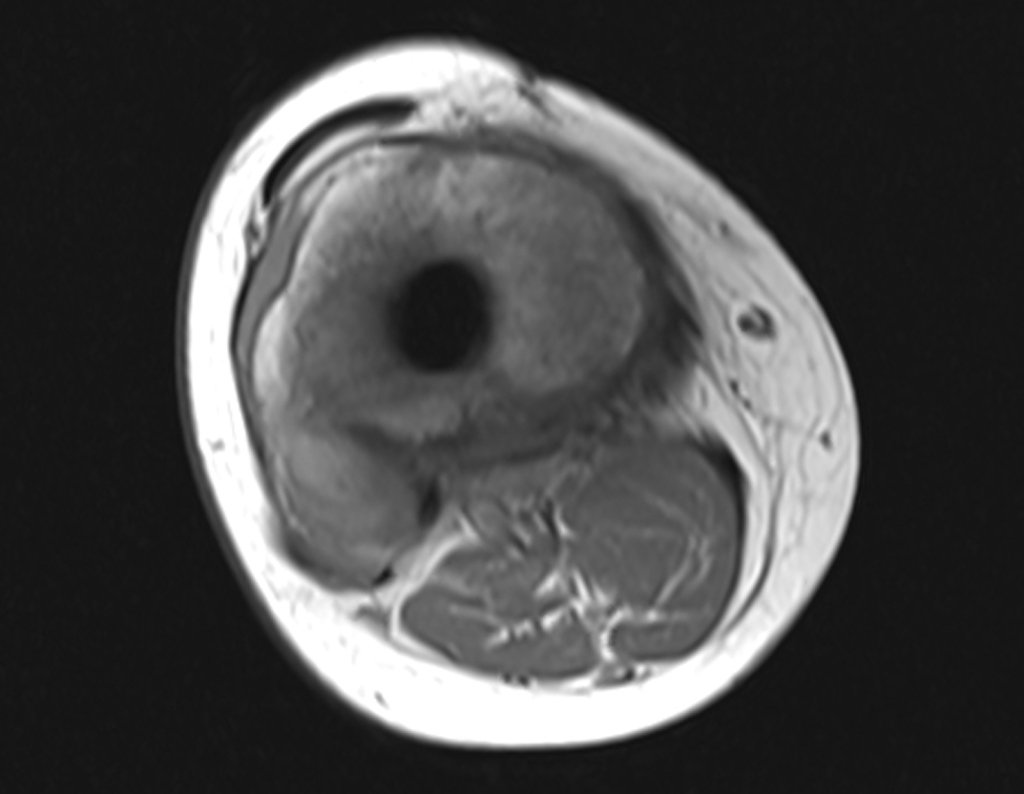

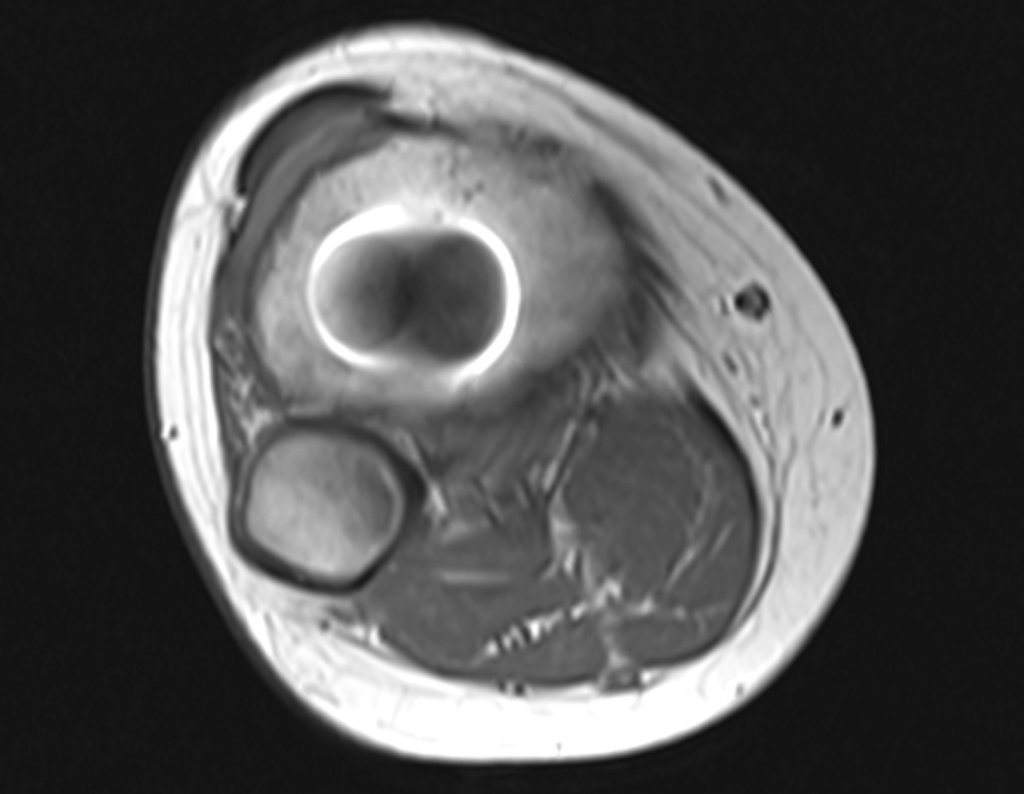

Figura 26: RM axial T1, pós quimioterapia de indução, mostrando condensação da lesão, que traduz boa resposta ao tratamento.
Figura 26: RM axial T1, pós quimioterapia de indução, mostrando condensação da lesão, que traduz boa resposta ao tratamento.
Figura 27: RM axial T1 - perfusão.
Figura 27: RM axial T1 - perfusão.

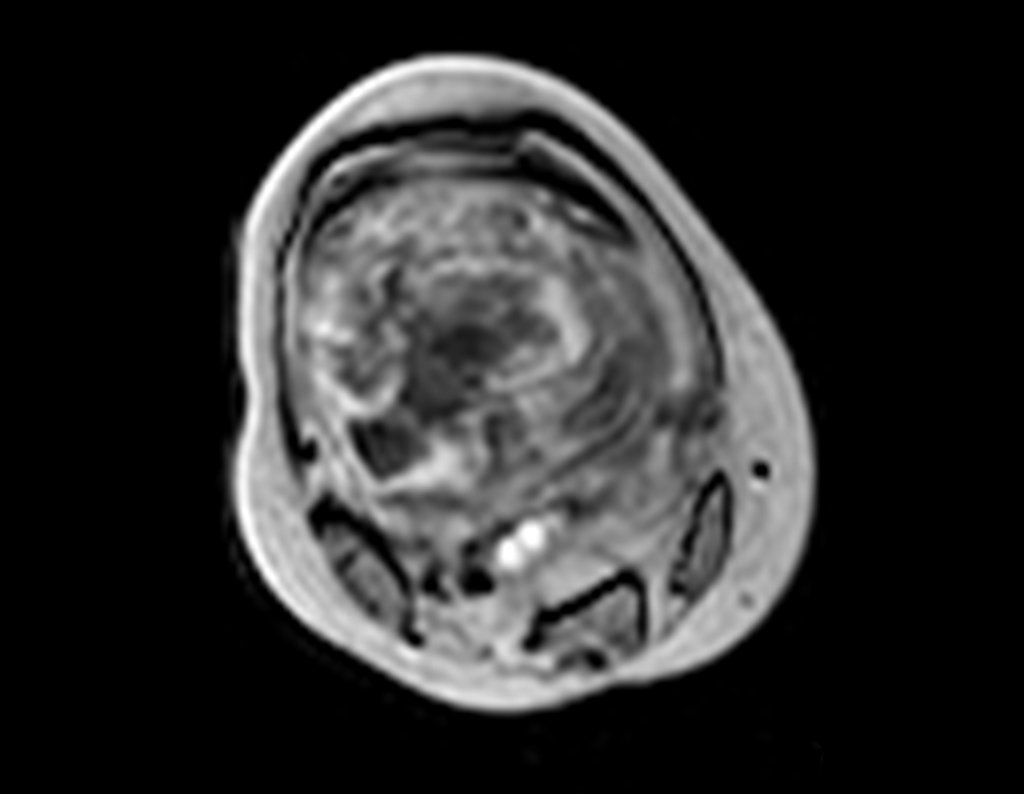

Figura 28: RM axial T1 - pós-contraste.
Figura 28: RM axial T1 - pós-contraste.
Figura 29: RM axial T2.
Figura 29: RM axial T2.

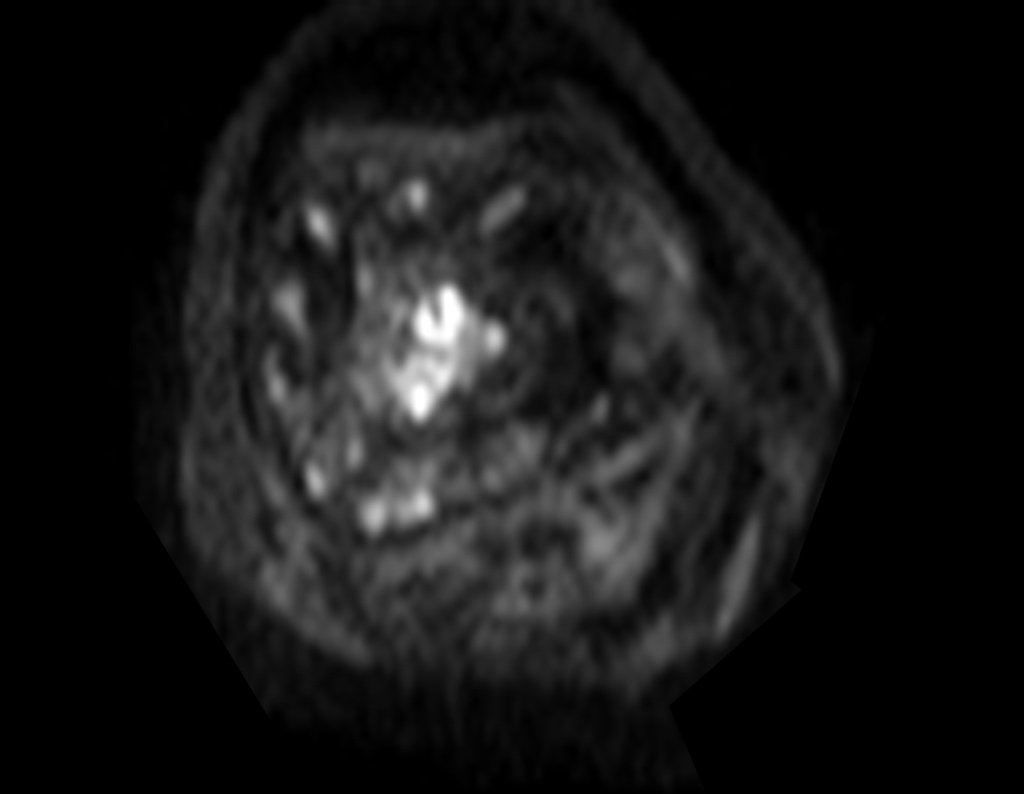

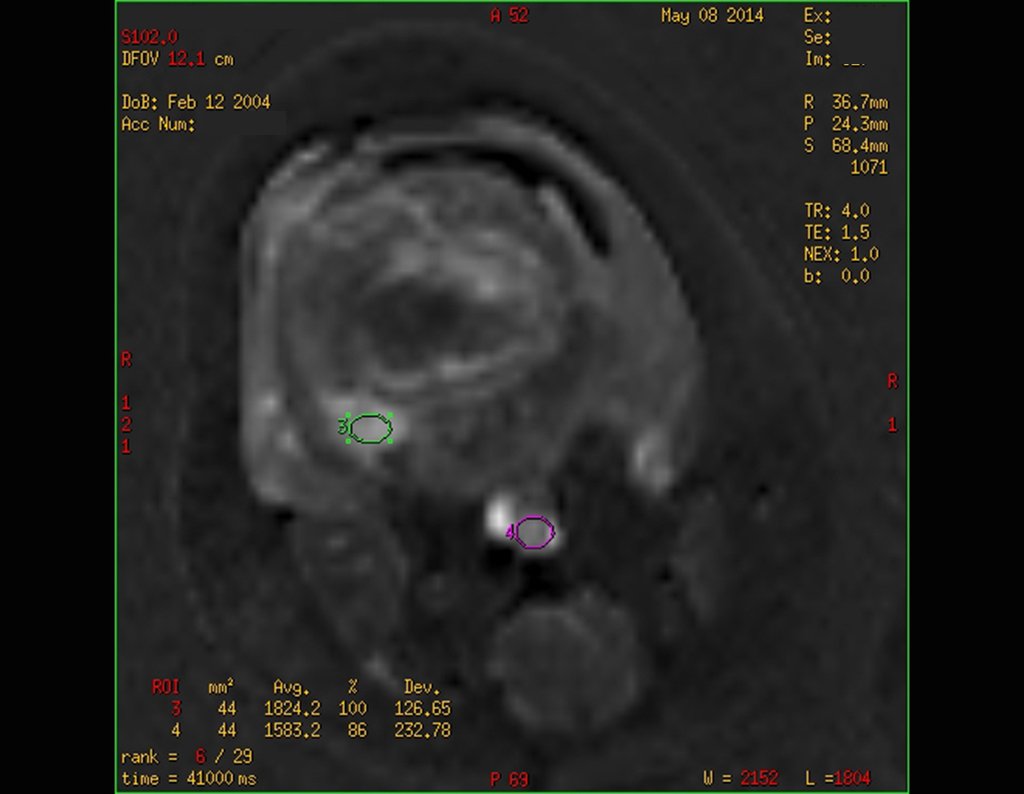

Figura 30: Difusão.
Figura 30: Difusão.

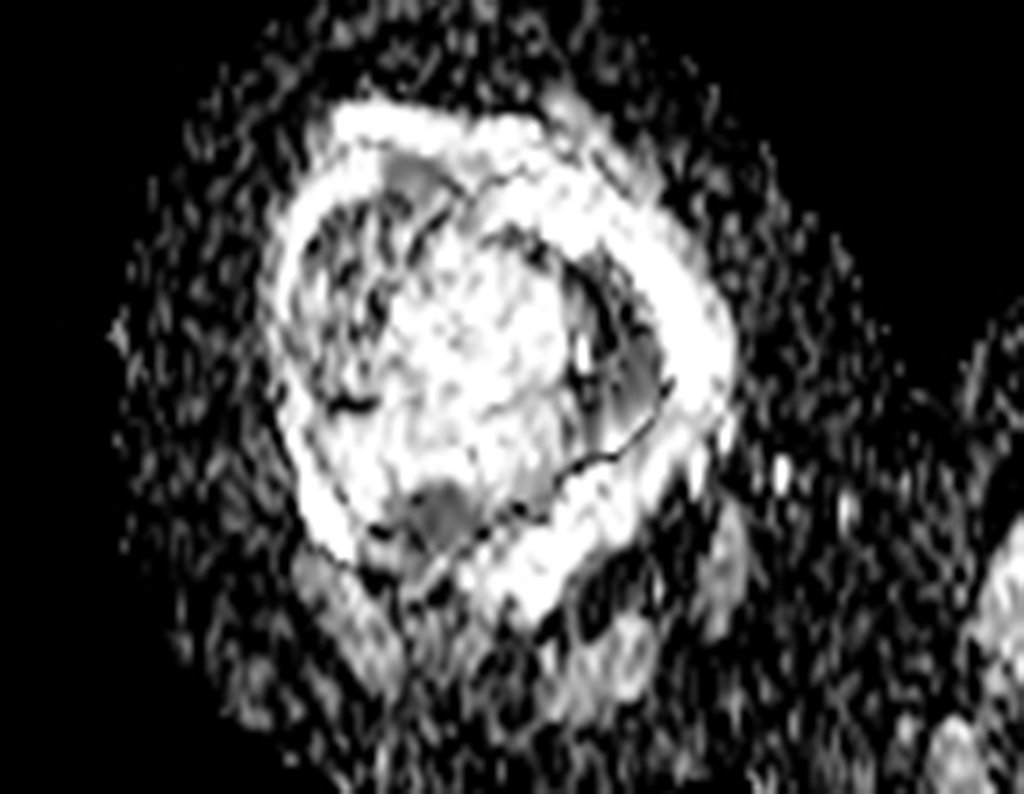

Figura 31: Mapa, lesão tumoral.
Figura 31: Mapa, lesão tumoral.

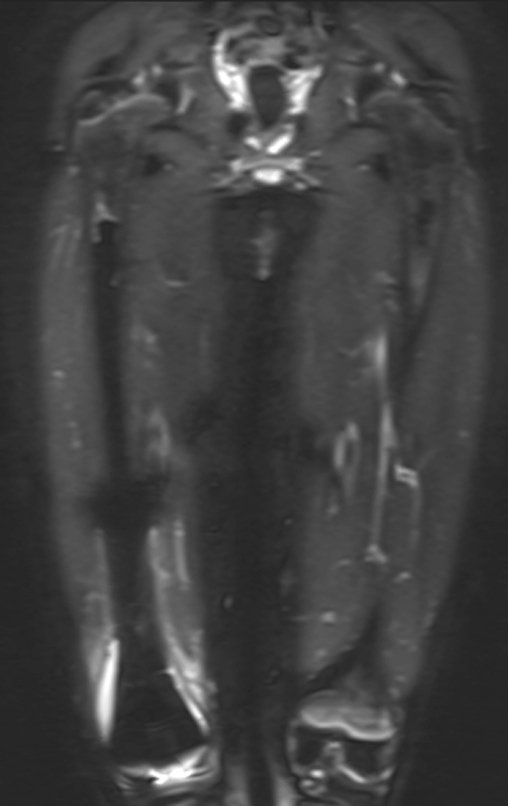

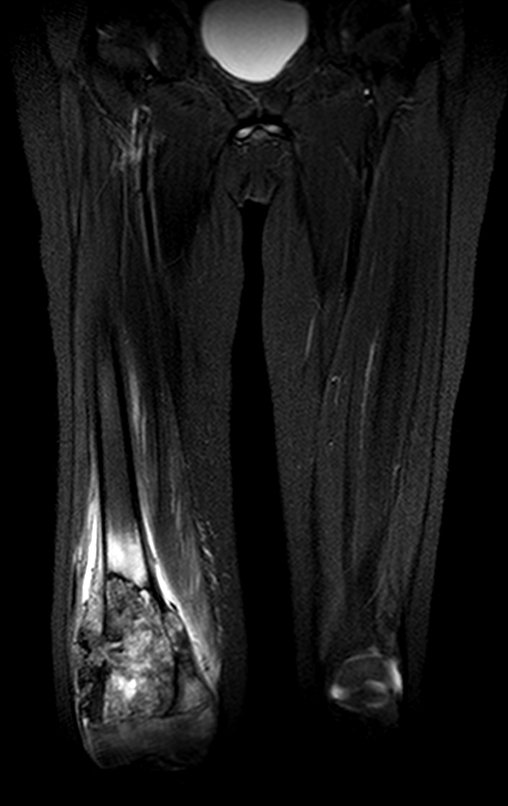

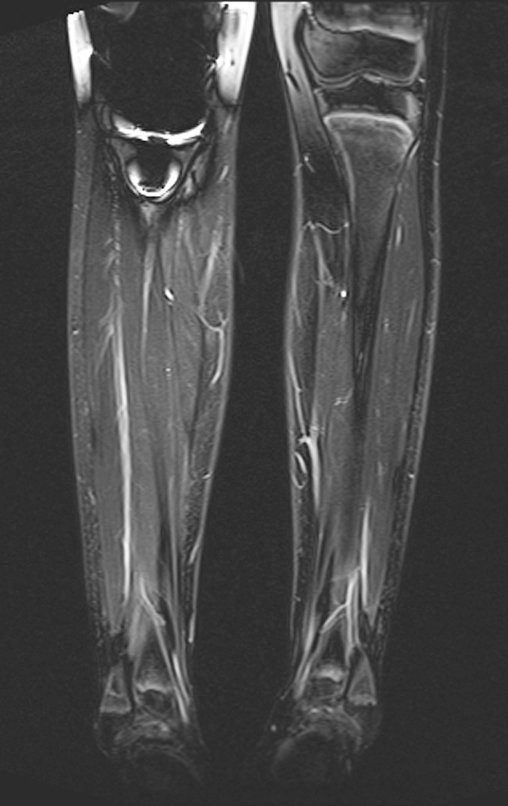

Figura 32: RM cor T1.
Figura 32: RM cor T1.

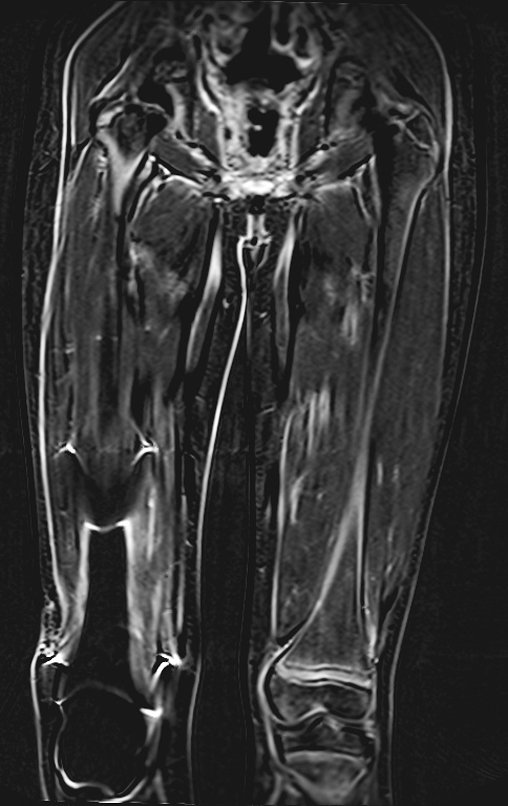

Figura 33: RM cor-stir.
Figura 33: RM cor-stir.
Figura 34: RM sag-T1.
Figura 34: RM sag-T1.
Figura 35: RM sag-stir.
Figura 35: RM sag-stir.
Figura 36: RM sag-T2-fat.
Figura 36: RM sag-T2-fat.
Figura 37: Screensaver.
Figura 37: Screensaver.
Figura 38: Screensaver-2.
Figura 38: Screensaver-2.
Figura 39: Screensaver-3.
Figura 39: Screensaver-3.

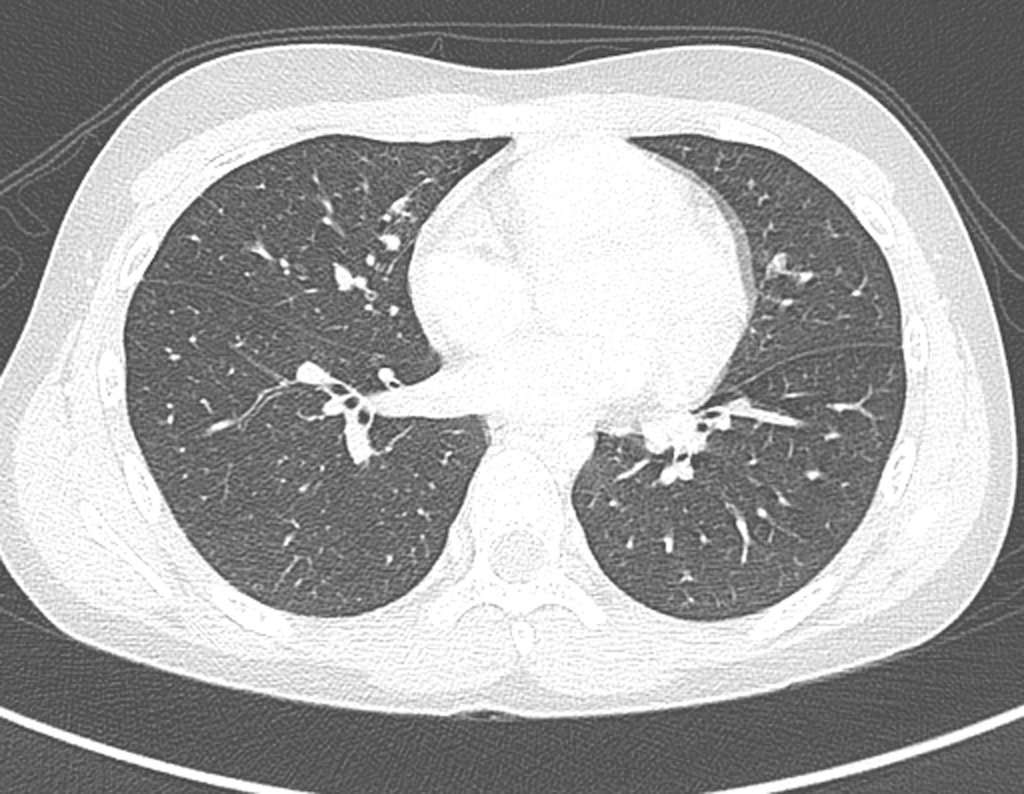

Figura 40: Tomografia de tórax de 25/02/2014, sem evidência de metástase.
Figura 40: Tomografia de tórax de 25/02/2014, sem evidência de metástase.
Figura 41: Tomografia de tórax de 25/02/2014, sem alteração.
Figura 41: Tomografia de tórax de 25/02/2014, sem alteração.

A cirurgia de ressecção do tumor foi realizada por via medial, retirando-se todo o trajeto da biópsia e a incisão da pele lateral juntamente com a peça cirúrgica. A técnica cirúrgica é explicada nas figuras 42 a 98.

Figura 42: Aspecto da região comprometida pelo tumor após quimioterapia, pré-operatório.
Figura 42: Aspecto da região comprometida pelo tumor após quimioterapia, pré-operatório.
Figura 43: Incisão cirúrgica por acesso medial ao fêmur, que permite uma melhor dissecção do feixe vascular.
Figura 43: Incisão cirúrgica por acesso medial ao fêmur, que permite uma melhor dissecção do feixe vascular.

A abordagem deve ser realizada sem garroteamento do membro e com uma criteriosa hemostasia, visando o mínimo de perda sanguínea em paciente imunodeprimido.

Figura 44: Abre-se a aponevrose medial na linha que delimita o contorno do músculo vasto medial, expondo o seu perimísio.
Figura 44: Abre-se a aponevrose medial na linha que delimita o contorno do músculo vasto medial, expondo o seu perimísio.
Figura 45: Continua-se liberando esta aponevrose proximalmente, expondo-se o músculo sartório.
Figura 45: Continua-se liberando esta aponevrose proximalmente, expondo-se o músculo sartório.
Figura 46: Realiza-se a hemostasia cuidadosamente e expõe-se o tendão do músculo adutor longo.
Figura 46: Realiza-se a hemostasia cuidadosamente e expõe-se o tendão do músculo adutor longo.
Figura 47: Seccionamos o tendão do adutor longo e dissecamos o feixe vascular no canal de Hunter.
Figura 47: Seccionamos o tendão do adutor longo e dissecamos o feixe vascular no canal de Hunter.
Figura 48: Mensuração do segmento a ser ressecado.
Figura 48: Mensuração do segmento a ser ressecado.
Figura 49: Osteotomia do fêmur com serra de Giglê.
Figura 49: Osteotomia do fêmur com serra de Giglê.
Figura 50: Osteotomia completada, os segmentos proximal e distal estão presos com pinças de osso.
Figura 50: Osteotomia completada, os segmentos proximal e distal estão presos com pinças de osso.

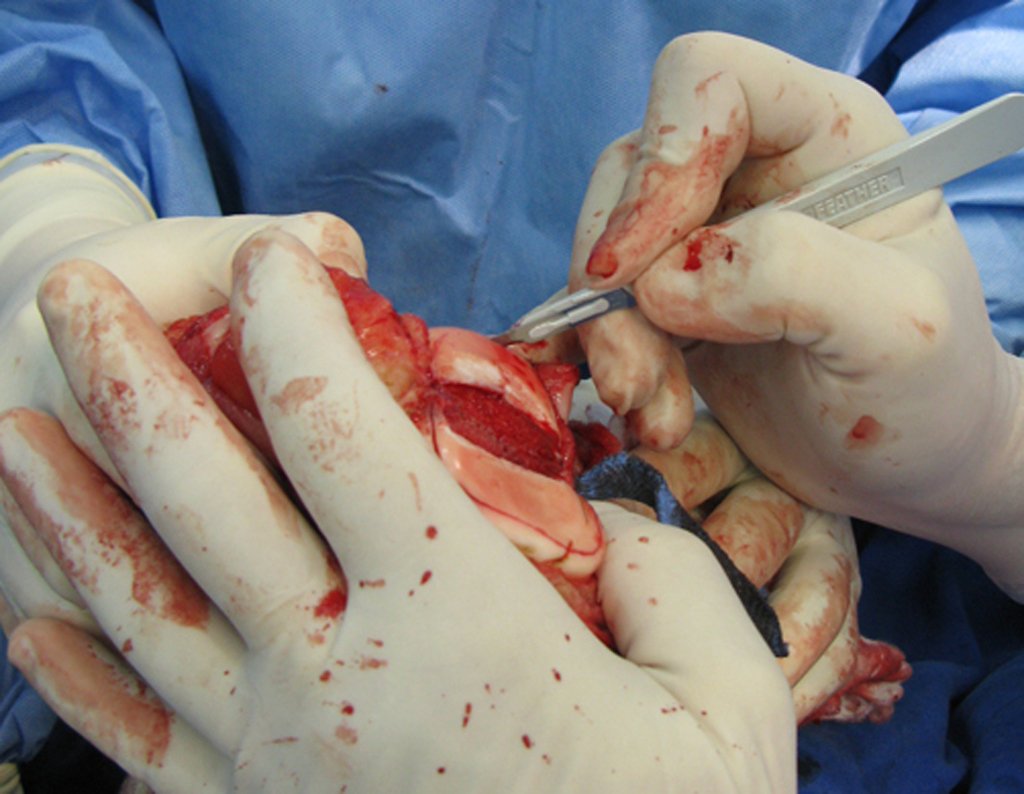

Figura 51: Após a osteotomia, colhe-se amostra da medular óssea do segmento proximal, para estudo da margem oncológica.
Figura 51: Após a osteotomia, colhe-se amostra da medular óssea do segmento proximal, para estudo da margem oncológica.
Figura 52: Com a osteotomia realizada, prosseguimos com a dissecção do 1/3 distal do fêmur, liberando a cápsula posterior do joelho.
Figura 52: Com a osteotomia realizada, prosseguimos com a dissecção do 1/3 distal do fêmur, liberando a cápsula posterior do joelho.
Figura 53: Liberação da porção lateral, e dissecção de todo o trajeto da biópsia em bloco com a peça cirúrgica.
Figura 53: Liberação da porção lateral, e dissecção de todo o trajeto da biópsia em bloco com a peça cirúrgica.

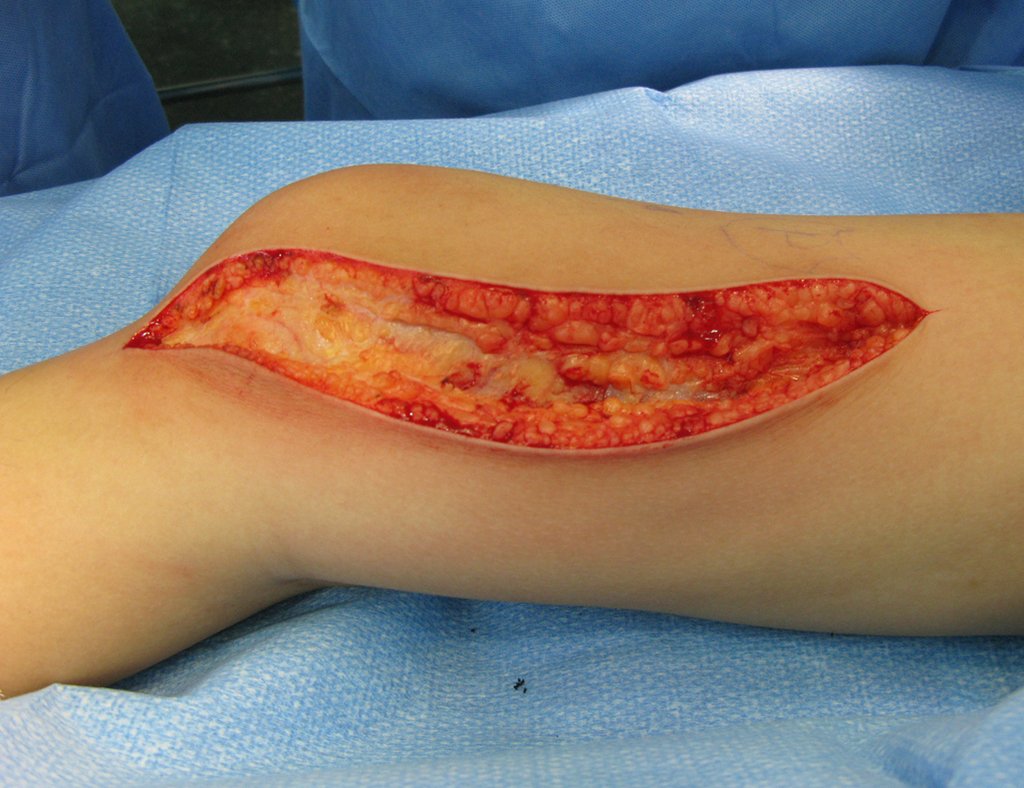

Figura 54: Ressecção em elipse da pele e tecido subcutâneo, contornando o trajeto da biópsia lateral, que é removido em bloco, com a peça cirúrgica.
Figura 54: Ressecção em elipse da pele e tecido subcutâneo, contornando o trajeto da biópsia lateral, que é removido em bloco, com a peça cirúrgica.
Figura 55: Secção lateral da fascia lata, subcutâneo e pele.
Figura 55: Secção lateral da fascia lata, subcutâneo e pele.
Figura 56: Dissecção da fascia lata, em sua porção inferior, completando a retirada do trajeto da biópsia em bloco.
Figura 56: Dissecção da fascia lata, em sua porção inferior, completando a retirada do trajeto da biópsia em bloco.
Figura 57: Campo cirúrgico após a ressecção do 1/3 distal do fêmur, contendo o tumor e o trajeto da biópsia ressecado em bloco, com margem oncológica no osso e em tecidos moles.
Figura 57: Campo cirúrgico após a ressecção do 1/3 distal do fêmur, contendo o tumor e o trajeto da biópsia ressecado em bloco, com margem oncológica no osso e em tecidos moles.

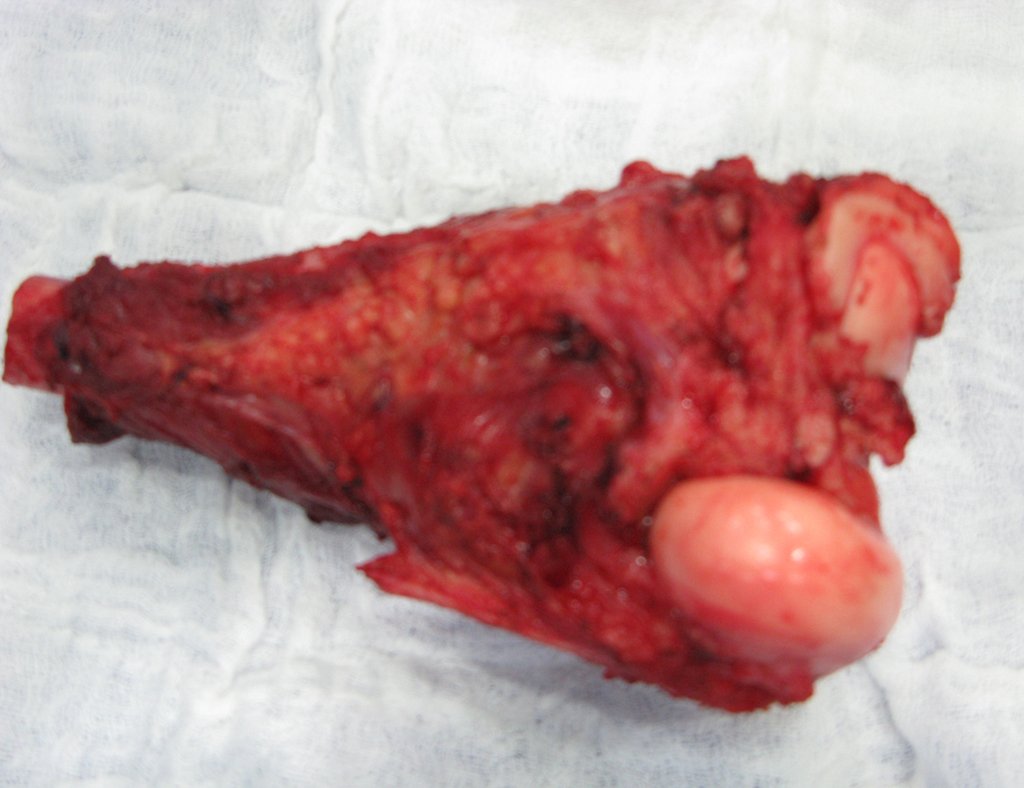

Figura 58: Visão antero lateral da peça cirúrgica, com a pele e o trajeto da biópsia, ressecados em bloco.
Figura 58: Visão antero lateral da peça cirúrgica, com a pele e o trajeto da biópsia, ressecados em bloco.
Figura 59: Visão posterior da peça cirúrgica, com tecidos moles sadios recobrindo o tumor.
Figura 59: Visão posterior da peça cirúrgica, com tecidos moles sadios recobrindo o tumor.
Figura 60: Fresagem e alargamento do canal femoral.
Figura 60: Fresagem e alargamento do canal femoral.
Figura 61: Montagem e teste da prótese de prova.
Figura 61: Montagem e teste da prótese de prova.
Figura 62: Regularização circunferencial da ressecção meniscal.
Figura 62: Regularização circunferencial da ressecção meniscal.
Figura 63: Platô tibial liberado e exposto para retirada da cartilagem articular da tíbia.
Figura 63: Platô tibial liberado e exposto para retirada da cartilagem articular da tíbia.
Figura 64: Cuidadosamente com formão, inicia-se a retirada parcial da porção central da cartilagem da tíbia.
Figura 64: Cuidadosamente com formão, inicia-se a retirada parcial da porção central da cartilagem da tíbia.
Figura 65: Com um bisturi de lâmina 15 e o molde da prótese delineamos o contorno da cartilagem a ser removida.
Figura 65: Com um bisturi de lâmina 15 e o molde da prótese delineamos o contorno da cartilagem a ser removida.
Figura 66: O platô da tíbia está preparado com uma borda circunferencial de cartilagem articular da tíbia, para conter o cimento e fixar melhor o componente tibial.
Figura 66: O platô da tíbia está preparado com uma borda circunferencial de cartilagem articular da tíbia, para conter o cimento e fixar melhor o componente tibial.
Figura 67: Com o auxílio de osteótomo, realizamos uma fenda retangular no centro do platô tibial.
Figura 67: Com o auxílio de osteótomo, realizamos uma fenda retangular no centro do platô tibial.
Figura 68: Fenda central preparada.
Figura 68: Fenda central preparada.
Figura 69: Realização de um orifício central, com uma fresa fina, que vai ultrapassar a cartilagem de crescimento. Deve-se ter muita cautela nesta etapa para não traumatizar a fise, evitando-se a formação de barra óssea. .
Figura 69: Realização de um orifício central, com uma fresa fina, que vai ultrapassar a cartilagem de crescimento. Deve-se ter muita cautela nesta etapa para não traumatizar a fise, evitando-se a formação de barra óssea. .
Figura 70: Alargamento cauteloso do canal tibial, para acomodar o componente tibial.
Figura 70: Alargamento cauteloso do canal tibial, para acomodar o componente tibial.
Figura 71: Teste de acomodação do componente tibial rotatório.
Figura 71: Teste de acomodação do componente tibial rotatório.
Figura 72: Colocação de cimento no platô tibial e fixação da prótese. Não se coloca cimento no canal femoral.
Figura 72: Colocação de cimento no platô tibial e fixação da prótese. Não se coloca cimento no canal femoral.
Figura 73: Cimentação circunferencial do platô da tíbia e do componente tibial da prótese.
Figura 73: Cimentação circunferencial do platô da tíbia e do componente tibial da prótese.
Figura 74: Modelagem e retirada do excesso de cimento.
Figura 74: Modelagem e retirada do excesso de cimento.
Figura 75: Posicionamento do componente femoral e ajuste da rotação.
Figura 75: Posicionamento do componente femoral e ajuste da rotação.
Figura 76: Compressão do componente tibial para melhor fixação da prótese ao cimento.
Figura 76: Compressão do componente tibial para melhor fixação da prótese ao cimento.
Figura 77: Retirada do excesso de cimento, após a compressão.
Figura 77: Retirada do excesso de cimento, após a compressão.
Figura 78: Manutenção da compressão do componente tibial até o final da secagem do cimento.
Figura 78: Manutenção da compressão do componente tibial até o final da secagem do cimento.
Figura 79: Colocação do componente femoral para teste de prova.
Figura 79: Colocação do componente femoral para teste de prova.
Figura 80: Com o joelho em flexão, alinha-se o membro tendo como parâmetro o segundo metatarso, e marca-se o posicionamento rotacional do componente femoral.
Figura 80: Com o joelho em flexão, alinha-se o membro tendo como parâmetro o segundo metatarso, e marca-se o posicionamento rotacional do componente femoral.
Figura 81: Expõe-se a patela.
Figura 81: Expõe-se a patela.
Figura 82: Regulariza-se o polo superior para melhorar a acomodação no sulco patelar da prótese. É preferível o formão, à serra vibratória nesta etapa, para não ferir a cartilagem patelar remanescente.
Figura 82: Regulariza-se o polo superior para melhorar a acomodação no sulco patelar da prótese. É preferível o formão, à serra vibratória nesta etapa, para não ferir a cartilagem patelar remanescente.
Figura 83: Liberação do ápice patelar.
Figura 83: Liberação do ápice patelar.
Figura 84: Liberação circunferencial da patela, facilitando a acomodação ao sulco patelar.
Figura 84: Liberação circunferencial da patela, facilitando a acomodação ao sulco patelar.
Figura 85: Regularização do ápice da patela com serra vibratória, pois a osteotomia plana já foi realizada com formão.
Figura 85: Regularização do ápice da patela com serra vibratória, pois a osteotomia plana já foi realizada com formão.
Figura 86: Preparação do canal medular femoral para cimentação.
Figura 86: Preparação do canal medular femoral para cimentação.
Figura 87: Cimentação do canal medular femoral.
Figura 87: Cimentação do canal medular femoral.
Figura 88: Fixação da prótese femoral com atenção ao controle rotacional.
Figura 88: Fixação da prótese femoral com atenção ao controle rotacional.
Figura 89: Redução dos componentes femoral e tibial, e conferência do alinhamento em extensão.
Figura 89: Redução dos componentes femoral e tibial, e conferência do alinhamento em extensão.
Figura 90: Flexão do joelho e conferência do alinhamento e da rotação em flexão.
Figura 90: Flexão do joelho e conferência do alinhamento e da rotação em flexão.
Figura 91: Posicionamento e alinhamento em flexão até a secagem completa do cimento.
Figura 91: Posicionamento e alinhamento em flexão até a secagem completa do cimento.

Vídeo 1: Flexão e extensão livres, sem limitação.

Vídeo 2: Colocação de hemostático de tecidos moles.

Figura 92: Revisão da hemostasia.
Figura 92: Revisão da hemostasia.
Figura 93: Colocação de hemostático de tecidos moles, completando a hemostasia.
Figura 93: Colocação de hemostático de tecidos moles, completando a hemostasia.
Figura 94: Reinserção do músculo vasto medial.
Figura 94: Reinserção do músculo vasto medial.
Figura 95: Fechamento cuidadoso e reinserção da musculatura à prótese, para diminuir o espaço vazio e propiciar melhor função.
Figura 95: Fechamento cuidadoso e reinserção da musculatura à prótese, para diminuir o espaço vazio e propiciar melhor função.
Figura 96: Cobertura completa da prótese, preparo para sutura da aponevrose e subcutâneo.
Figura 96: Cobertura completa da prótese, preparo para sutura da aponevrose e subcutâneo.
Figura 97: Fechamento da incisão medial, e aproximação com micropore para diminuir a tensão e propiciar uma cicatrização mais cosmética.
Figura 97: Fechamento da incisão medial, e aproximação com micropore para diminuir a tensão e propiciar uma cicatrização mais cosmética.
Figura 98: Fixação do dreno aspirativo e sutura da incisão lateral, da exérese do trajeto da biópsia.
Figura 98: Fixação do dreno aspirativo e sutura da incisão lateral, da exérese do trajeto da biópsia.
Figura 99: Radiografia frente no pós-operatório imediato, bom posicionamento dos componentes.
Figura 99: Radiografia frente no pós-operatório imediato, bom posicionamento dos componentes.
Figura 100: Radiografia perfil no pós-operatório imediato.
Figura 100: Radiografia perfil no pós-operatório imediato.
Figura 101: Paciente andando com carga parcial no segundo dia após a cirurgia.
Figura 101: Paciente andando com carga parcial no segundo dia após a cirurgia.
Figura 102: Áreas de necrose pós quimioterapia, 45% de necrose - Huvos I.
Figura 102: Áreas de necrose pós quimioterapia, 45% de necrose - Huvos I.
Figura 103: Efeito fibrovascular. Células neoplásicas viáveis.
Figura 103: Efeito fibrovascular. Células neoplásicas viáveis.
Figura 104: Laudo da anatomia patológica.
Figura 104: Laudo da anatomia patológica.
Figura 105: RM axial -t1-inf unil_2015-03-31.
Figura 105: RM axial -t1-inf unil_2015-03-31.
Figura 106: RM axial -t1-inf unil-2_2015-03-31.
Figura 106: RM axial -t1-inf unil-2_2015-03-31.
Figura 107: RM axial -t1-inf unil-3_2015-03-31.
Figura 107: RM axial -t1-inf unil-3_2015-03-31.
Figura 108: RM axial-t1-inf unil-4_2015-03-31.
Figura 108: RM axial-t1-inf unil-4_2015-03-31.
Figura 109: RM cor-t1_2015-03-31.
Figura 109: RM cor-t1_2015-03-31.
Figura 110: 9923 - RM cor-t1-pos_2015-03-31.
Figura 110: 9923 - RM cor-t1-pos_2015-03-31.
Figura 111: 9924 - RM cor-stir_2015-03-31.
Figura 111: 9924 - RM cor-stir_2015-03-31.
Figura 112: Sub-s16-s3-1_2015-03-31.
Figura 112: Sub-s16-s3-1_2015-03-31.
Figura 113: Sub-s17-s8-1_2015-03-31.
Figura 113: Sub-s17-s8-1_2015-03-31.
Figura 114: Laudo da ressonância magnética, pós operatória, de 31/03/2015
Figura 114: Laudo da ressonância magnética, pós operatória, de 31/03/2015
Figura 115: Pós-operatório de onze meses, membros alinhados e simétricos, em 20/04/2015.
Figura 115: Pós-operatório de onze meses, membros alinhados e simétricos, em 20/04/2015.
Figura 116: Bom aspecto da ferida operatória, após 11 meses da cirurgia.
Figura 116: Bom aspecto da ferida operatória, após 11 meses da cirurgia.
Figura 117: Carga total, monopodal após onze meses da cirurgia. Bom alinhamento, sem deformidade.
Figura 117: Carga total, monopodal após onze meses da cirurgia. Bom alinhamento, sem deformidade.
Figura 114: Laudo da ressonância magnética, pós-operatória, de 31/03/2015.
Figura 114: Laudo da ressonância magnética, pós-operatória, de 31/03/2015.
Figura 119: Flexão de 90 graus em situação de repouso.
Figura 119: Flexão de 90 graus em situação de repouso.
Figura 120: Extensão ativa normal, 180 graus.
Figura 120: Extensão ativa normal, 180 graus.
Figura 121: Cicatriz operatória acompanhando o trajeto anatômico do vasto medial. Boa cicatrização.
Figura 121: Cicatriz operatória acompanhando o trajeto anatômico do vasto medial. Boa cicatrização.

Vídeo 3: Paciente quimioterapia pós-operatória e em fisioterapia, boa extensão e boa flexão do joelho.

Vídeo 4: Paciente em quimioterapia e fisioterapia após onze meses da cirurgia. Função de flexão ativa, com carga, de aproximadamente 45 graus.

Figura 122: Ressonância de 22/04/2015, onze meses após a cirurgia, em incidência coronal T1 documentando a endoprótese, com imprecisão pelos artefatos da imagem.
Figura 122: Ressonância de 22/04/2015, onze meses após a cirurgia, em incidência coronal T1 documentando a endoprótese, com imprecisão pelos artefatos da imagem.
Figura 123: Ressonância coronal T1, de onze meses após a cirurgia, documentando a endoprótese.
Figura 123: Ressonância coronal T1, de onze meses após a cirurgia, documentando a endoprótese.
Figura 124: RM axial T1 com imagem de baixo sinal dentro do canal medular, que corresponde à haste femoral da prótese.
Figura 124: RM axial T1 com imagem de baixo sinal dentro do canal medular, que corresponde à haste femoral da prótese.
Figura 125: RM ax T1 fat, a imagem de baixo sinal na medular óssea corresponde a haste da prótese, circundada por halo de alto sinal que corresponde ao cimento ósseo.
Figura 125: RM ax T1 fat, a imagem de baixo sinal na medular óssea corresponde a haste da prótese, circundada por halo de alto sinal que corresponde ao cimento ósseo.
Figura 126: RM ax T1, corte mais inferior, com baixo sinal na projeção da medular óssea, correspondendo ao prolongador da endoprótese, composto por polietileno e titâneo.
Figura 126: RM ax T1, corte mais inferior, com baixo sinal na projeção da medular óssea, correspondendo ao prolongador da endoprótese, composto por polietileno e titâneo.
Figura 127: RM ax T1 fat, com contraste, boa fixação da haste femoral.
Figura 127: RM ax T1 fat, com contraste, boa fixação da haste femoral.
Figura 128: RM ax T1, corte mais inferior, com área de baixo sinal que corresponde ao corpo da endoprótese, composto por polietileno e titâneo.
Figura 128: RM ax T1, corte mais inferior, com área de baixo sinal que corresponde ao corpo da endoprótese, composto por polietileno e titâneo.
Figura 129: Laudo da ressonância magnética de controle, em 22/04/2015.
Figura 129: Laudo da ressonância magnética de controle, em 22/04/2015.
Figura 130: Radiografia de 17/06/2015, após um ano e um mês da cirurgia, seta branca aponta a posição atual da fise de crescimento, seta vermelha aponta a cicatriz da posição anterior da placa de crescimento.
Figura 130: Radiografia de 17/06/2015, após um ano e um mês da cirurgia, seta branca aponta a posição atual da fise de crescimento, seta vermelha aponta a cicatriz da posição anterior da placa de crescimento.
Figura 131: Radiografias em perfil, evidenciando o correto posicionamento da prótese.
Figura 131: Radiografias em perfil, evidenciando o correto posicionamento da prótese.
Figura 132: Laudo das radiografias do fêmur, em 17/06/2015.
Figura 132: Laudo das radiografias do fêmur, em 17/06/2015.

Observe que já houve crescimento da tíbia. A seta vermelha aponta a cicatriz onde se encontrava a placa de crescimento. A seta branca aponta a posição atual da placa de crescimento. A barra amarela marca o quanto este segmento ósseo cresceu, figura 130.

Figura 133: RM axial T1-sup_2015-08-19.
Figura 133: RM axial T1-sup_2015-08-19.
Figura 134: RM axial t1 inf_2015-08-19.
Figura 134: RM axial t1 inf_2015-08-19.
Figura 135: RM axial - stir-sup_2015-08-19.
Figura 135: RM axial - stir-sup_2015-08-19.
Figura 136: RM axil - stir - inf_2015-08-19.
Figura 136: RM axil - stir - inf_2015-08-19.
Figura 137: RM cor T1 - semac pre_2015-08-19.
Figura 137: RM cor T1 - semac pre_2015-08-19.
Figura 138: RM cor - dp - vat_2015-08-19.
Figura 138: RM cor - dp - vat_2015-08-19.
Figura 139: RM cor - T1 - semac_2015-08-19.
Figura 139: RM cor - T1 - semac_2015-08-19.
Figura 140: RM cor - stir - semac_2015-08-19.
Figura 140: RM cor - stir - semac_2015-08-19.
Figura 140: 2015-08-19_RM axial T1 sup unil.
Figura 140: 2015-08-19_RM axial T1 sup unil.
Figura 141: 2015-08-19_RM axial T1 sup unil-2.
Figura 141: 2015-08-19_RM axial T1 sup unil-2.
Figura 141: 2015-08-19_RM axial T1 sup unil-2.
Figura 142: 2015-08-19_RM axial T1 sup unil- 2a.
Figura 143: RM axial T1 sup unil-3.
Figura 143: RM axial T1 sup unil-3.
Figura 144: RM axial T2 fat-unil.
Figura 144: RM axial T2 fat-unil.
Figura 145: 2015-08-19_ RM axial T2 fat-unil-2.
Figura 145: 2015-08-19_ RM axial T2 fat-unil-2.
Figura 146: 2015-08-19_RM cor T1.
Figura 146: 2015-08-19_RM cor T1.
Figura 147: 2015-08-19_RM cor-stir.
Figura 147: 2015-08-19_RM cor-stir.
Figura 148: 2015-08-19_RM cor-T2-dixon.
Figura 148: 2015-08-19_RM cor-T2-dixon.
Figura 149: 2015-08-19_RM cor-vol-pos-dixon.
Figura 149: 2015-08-19_RM cor-vol-pos-dixon.
Figura 150: Laudo da ressonância de controle de 19/08/2015.
Figura 150: Laudo da ressonância de controle de 19/08/2015.
Figura 151: Paciente já fora de quimioterapia, aspecto clínico em 29/09/2015, após um ano e quatro meses da cirurgia.
Figura 151: Paciente já fora de quimioterapia, aspecto clínico em 29/09/2015, após um ano e quatro meses da cirurgia.
Figura 152: Aspecto no perfil, após um ano e quatro meses.
Figura 152: Aspecto no perfil, após um ano e quatro meses.
Figura 153: Carga total monopodal, com bom alinhamento, após 16 meses da cirurgia.
Figura 153: Carga total monopodal, com bom alinhamento, após 16 meses da cirurgia.
Figura 154: Flexão dos joelhos ativa, com carga, de 90 graus. Boa função e simetria dos membros inferiores.
Figura 154: Flexão dos joelhos ativa, com carga, de 90 graus. Boa função e simetria dos membros inferiores.

Vídeo 5: Extensão ativa de 180 graus e flexão de 90 graus, em 29/09/2015, após dezesseis meses da cirurgia.

Vídeo 6: Função de deambulação e flexão de 90 graus, ativa e com carga, após dezesseis meses da operação.

Vídeo 7: Bom equilíbrio e boa função para as atividades da vida diária.

Figura 155: Radiografia frente em 10/10/2015, após dezessete meses de operado. Seta branca aponta a fise de crescimento, seta vermelha a linha da cicatriz da antiga posição da fise de crescimento. Barra em amarelo assinala o quanto cresceu esta parte da tíbia.
Figura 155: Radiografia frente em 10/10/2015, após dezessete meses de operado. Seta branca aponta a fise de crescimento, seta vermelha a linha da cicatriz da antiga posição da fise de crescimento. Barra em amarelo assinala o quanto cresceu esta parte da tíbia.
Figura 156: Radiografia de perfil, após dezessete meses, em 10/10/2015.
Figura 156: Radiografia de perfil, após dezessete meses, em 10/10/2015.
Figura 157: Radiografia em maior aumento, de 10/10/2015, destacando o crescimento da linha epifisial da região proximal da tíbia.
Figura 157: Radiografia em maior aumento, de 10/10/2015, destacando o crescimento da linha epifisial da região proximal da tíbia.
Figura 158: Radiografia de perfil, em maior aumento, de 10/10/2015, destacando o crescimento da cartilagem epifisial da região proximal da tíbia.
Figura 158: Radiografia de perfil, em maior aumento, de 10/10/2015, destacando o crescimento da cartilagem epifisial da região proximal da tíbia.

O trajeto da haste atravessando a linha epifisial é correto, e está de acordo com a técnica empregada. A presença da haste pode preocupar quanto a possibilidade de interferência no crescimento da fise, por tratar-se de técnica pouco conhecida, mas isto não ocorre.

A passagem cuidadosa desta haste de 1,0 cm de diâmetro, protegida por uma “camisa” de polietileno e não cimentada, não bloqueia a cartilagem de crescimento.

Pode-se certificar que a fise proximal da tíbia segue o seu crescimento, sem bloqueio, apesar de ter recebido no seu ponto central a passagem do componente tibial rotatório, protegido pela camisa de polietileno, figura 155.

É evidente este crescimento, principalmente se compararmos com a figura 130, de 16/06/2015, quatro meses antes.

A seta vermelha aponta a cicatriz onde se encontrava a placa de crescimento. A seta branca aponta a posição atual da placa de crescimento. A barra amarela marca o quanto este segmento ósseo cresceu. Nesta ocasião indicamos a epifisiodese, para controlar a discrepância.

Figura 159: Laudo da radiografia de 10/10/2015, referindo trajeto de haste na tíbia proximal.
Figura 159: Laudo da radiografia de 10/10/2015, referindo trajeto de haste na tíbia proximal.
Figura 160: Laudo do escanograma de outubro de 2016. Discrepância de 0,7 cm.
Figura 160: Laudo do escanograma de outubro de 2016. Discrepância de 0,7 cm.
Figura 161: No Pet-Ct podemos observar a falta da linha da fise do fêmur direito, substituída pela prótese. A cartilagem de crescimento da tíbia direita está presente.
Figura 161: No Pet-Ct podemos observar a falta da linha da fise do fêmur direito, substituída pela prótese. A cartilagem de crescimento da tíbia direita está presente.
Figura 162: Cintilografia óssea revelando a viabilidade da linha epifisial da tíbia do lado operado, apesar da existência da haste tibial.
Figura 162: Cintilografia óssea revelando a viabilidade da linha epifisial da tíbia do lado operado, apesar da existência da haste tibial.
Figura 163: Em destaque, a cintilografia mostra que a fise da tíbia do lado operado encontra-se viável, seta amarela.
Figura 163: Em destaque, a cintilografia mostra que a fise da tíbia do lado operado encontra-se viável, seta amarela.
Figura 164: Escanograma mostrando o crescimento da tíbia do lado operado, cartilagem de crescimento da tíbia viável.
Figura 164: Escanograma mostrando o crescimento da tíbia do lado operado, cartilagem de crescimento da tíbia viável.

Vídeo 8: Função em dezembro de 2016, após dois anos da cirurgia. Marcha sem claudicação, boa função de flexão com carga.

Entre a indicação da epiofisiodese e a sua realização passaram cinco meses. Neste período o paciente apresentou um estirão de crescimento significativo, aumentando a discrepância dos membros inferiores, passando agora para 1,5 cm. Escanograma de janeiro de 2017, figura 165.

Figura 165: Radiografia de janeiro de 2017. Aumento significativo do crescimento!
Figura 165: Radiografia de janeiro de 2017. Aumento significativo do crescimento!
Figura 166: As sinalizações na radiografia mostram o crescimento da placa fisária da tíbia. Seta branca assinala a cartilagem de crescimento, seta vermelha o pico de crescimento.
Figura 166: As sinalizações na radiografia mostram o crescimento da placa fisária da tíbia. Seta branca assinala a cartilagem de crescimento, seta vermelha o pico de crescimento.
Figura 167: Radiografia com inclinação da bacia e atitude escoliótica, consequente ao encurtamento.
Figura 167: Radiografia com inclinação da bacia e atitude escoliótica, consequente ao encurtamento.
Figura 168: Escanograma de janeiro de 2017, discrepância de 1,5 cm.
Figura 168: Escanograma de janeiro de 2017, discrepância de 1,5 cm.

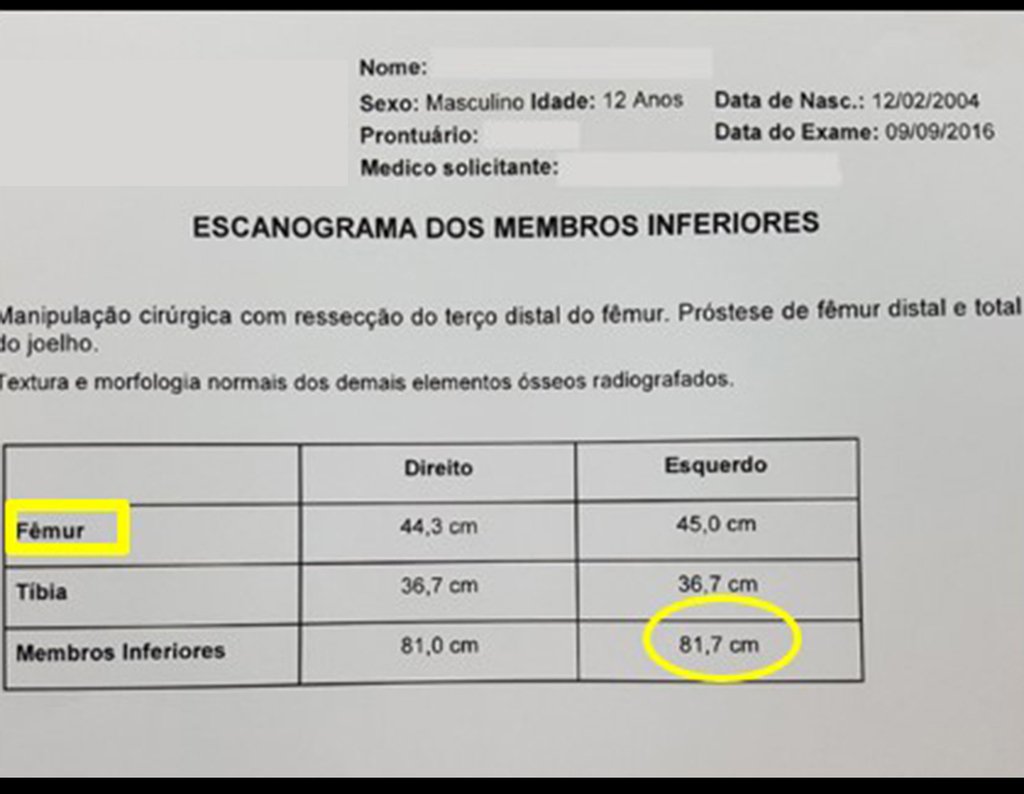

Figura 169: Comparação entre as medidas do escanograma de 09 de setembro de 2016 e 21 de janeiro de 2017. Aumento da discrepância de 0,7 para 1,5 cm, em cinco meses.
Figura 169: Comparação entre as medidas do escanograma de 09 de setembro de 2016 e 21 de janeiro de 2017. Aumento da discrepância de 0,7 para 1,5 cm, em cinco meses.

Vídeo 9: Equilíbrio e função, em janeiro de 2017, após três anos da cirurgia.

Vídeo 10: Evidente discrepância dos membros inferiores.

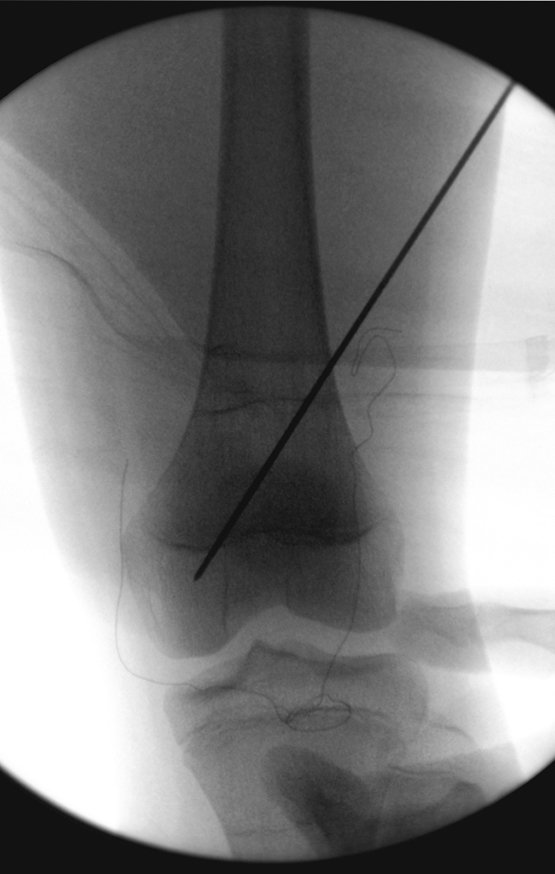

Programamos a epifisiodese para bloquear definitivamente apenas o crescimento da cartilagem de crescimento distal, do fêmur contralateral.

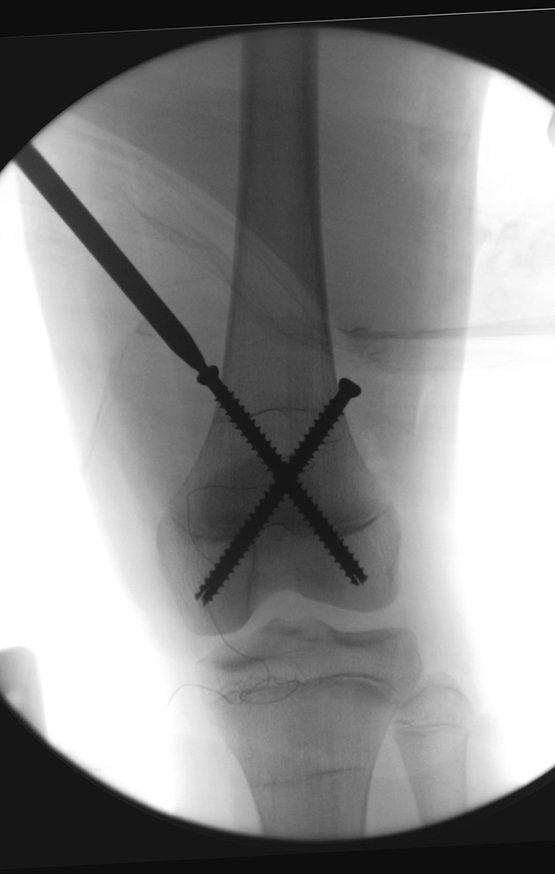

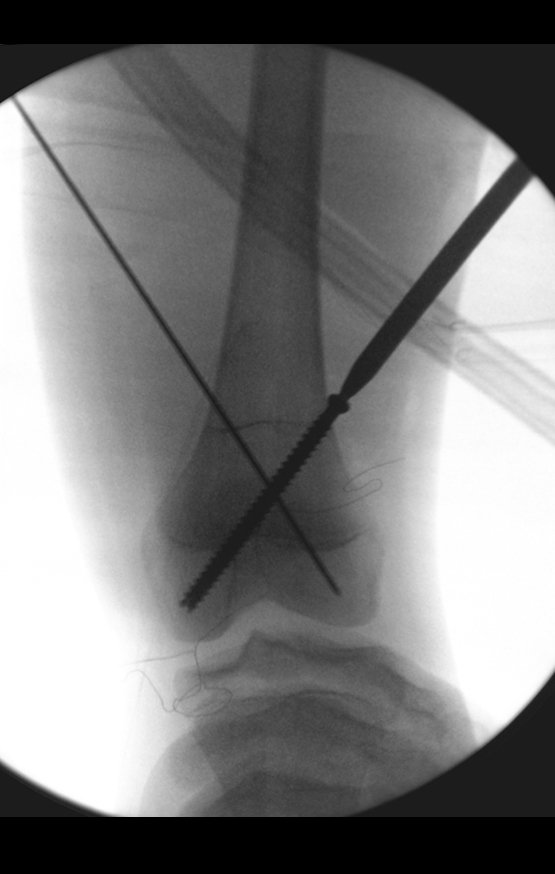

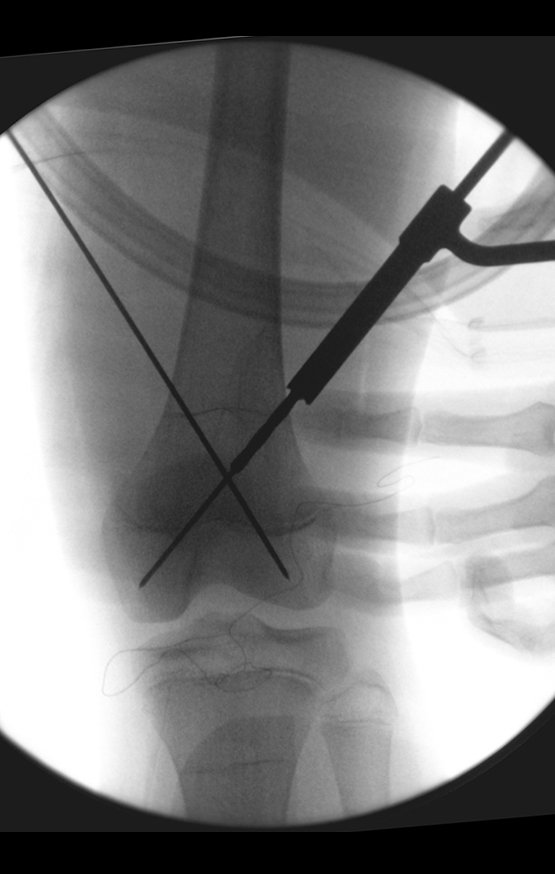

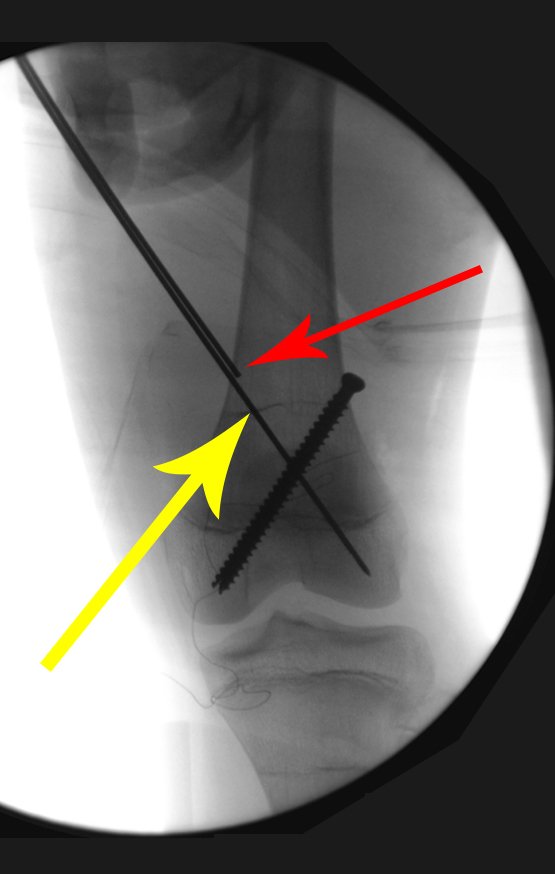

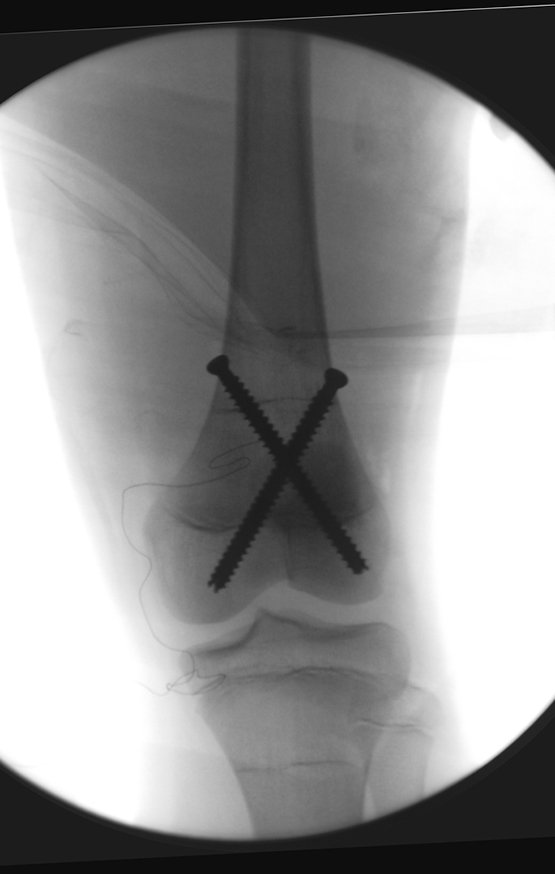

Este procedimento é realizado com o paciente anestesiado, sob controle de radioscopia, conforme descrito nas figuras abaixo.

Figura 170: A seta vermelha aponta o fio guia sobre a pele e visualização da orientação na radioscopia.
Figura 170: A seta vermelha aponta o fio guia sobre a pele e visualização da orientação na radioscopia.
Figura 171: Visualização e ajuste na radioscopia.
Figura 171: Visualização e ajuste na radioscopia.
Figura 172: Com uma caneta própria assinalamos a direção na pele, seta amarela.
Figura 172: Com uma caneta própria assinalamos a direção na pele, seta amarela.
Figura 173: Introdução do fio guia até tocar a cortical lateral e conferência da orientação na radioscopia.
Figura 173: Introdução do fio guia até tocar a cortical lateral e conferência da orientação na radioscopia.
Figura 174: Novo controle após a perfuração da cortical lateral e a penetração do fio guia, em direção ao côndilo medial.
Figura 174: Novo controle após a perfuração da cortical lateral e a penetração do fio guia, em direção ao côndilo medial.
Figura 175: Aprofundamento do fio guia até o ponto final, no côndilo femoral.
Figura 175: Aprofundamento do fio guia até o ponto final, no côndilo femoral.
Figura 176: Perfuração com a broca.
Figura 176: Perfuração com a broca.
Figura 177: Colocação do parafuso canulado de rosca total, orientado pelo fio guia.
Figura 177: Colocação do parafuso canulado de rosca total, orientado pelo fio guia.
Figura 178: Realização da medida do parafuso lateral. A seta amarela aponta o fio guia e a seta vermelha aponta o medidor.
Figura 178: Realização da medida do parafuso lateral. A seta amarela aponta o fio guia e a seta vermelha aponta o medidor.

Repete-se o mesmo procedimento para o fio de medial para lateral, tomando-se o cuidado de conferir o paralelismo entre eles, deixando espaço para que não se choquem no cruzamento.
Inicia-se, a seguir, a perfuração da cortical com a broca calibrada para a passagem do parafuso canulado de rosca total.

Figura 179: Perfuração com broca, para o parafuso medial. Seta azul, broca canulada. Seta amarela, controle da extremidade da perfuração, que deve ultrapassar a fise de crescimento. Seta vermelha aponta o fio guia
Figura 179: Perfuração com broca, para o parafuso medial. Seta azul, broca canulada. Seta amarela, controle da extremidade da perfuração, que deve ultrapassar a fise de crescimento. Seta vermelha aponta o fio guia
Figura 180: Colocação do parafuso medial, através do fio guia.
Figura 180: Colocação do parafuso medial, através do fio guia.
Figura 181: Retirada do fio guia e aperto final.
Figura 181: Retirada do fio guia e aperto final.
Figura 182: Controle do posicionamento, frente. Parafusos justa cortical, para não incomodar o paciente, sem atingir a cartilagem articular.
Figura 182: Controle do posicionamento, frente. Parafusos justa cortical, para não incomodar o paciente, sem atingir a cartilagem articular.
Figura 183: Controle na radioscopia do paralelismo no perfil.
Figura 183: Controle na radioscopia do paralelismo no perfil.
Figura 184: Conferência do comprimento, que não atinge a cartilagem articular.
Figura 184: Conferência do comprimento, que não atinge a cartilagem articular.
Figura 185: Conferência do comprimento em rotação interna e externa, certificando-se que não compromete a cartilagem articular.
Figura 185: Conferência do comprimento em rotação interna e externa, certificando-se que não compromete a cartilagem articular.
Figura 186: Curativo final e enfaixamento.
Figura 186: Curativo final e enfaixamento.

Autor: Prof. Dr. Pedro Péricles Ribeiro Baptista

 Oncocirurgia Ortopédica do Instituto do Câncer Dr. Arnaldo Vieira de Carvalho

Consultório: Rua General Jardim, 846 – Cj 41  –  Cep: 01223-010   Higienópolis  São Paulo – S.P.

Fone:+55 11 3231-4638  Cel.:+55 11 99863-5577  Email: drpprb@gmail.com

Anterior
Próxima

Deixe um comentário

Copyright © 2024 Oncocirurgia. Todos os direitos reservados.
Olá! Como podemos auxiliá-lo?
plugins premium WordPress
